proe怎么绘制一个逼真的田螺模型?

来源:番茄系统家园浏览:时间:2022-04-28 17:36:28

田螺泛指田螺科的软体动物,今天的proe教程利用表达式的方式来绘制田螺的曲面造型,如下图,pro/e表达式田螺造型需要用到的指令有:可变螺旋扫描-表达式sd3=8+trajpar*80、顶点倒圆角等;

软件名称:
proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)
软件大小:
667.5MB
更新时间:
2015-04-08

proe怎么绘制一个逼真的田螺模型?

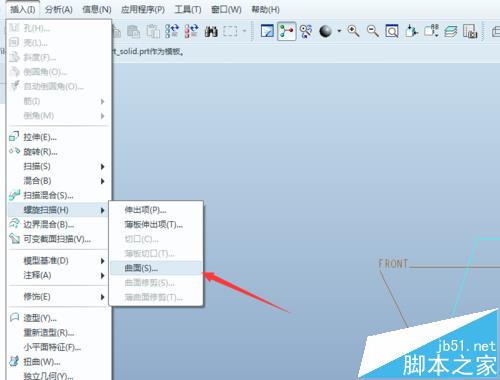

1、新建一个part文档,然后从插入-螺旋扫描-曲面进入到绘图入口;

proe怎么绘制一个逼真的田螺模型?

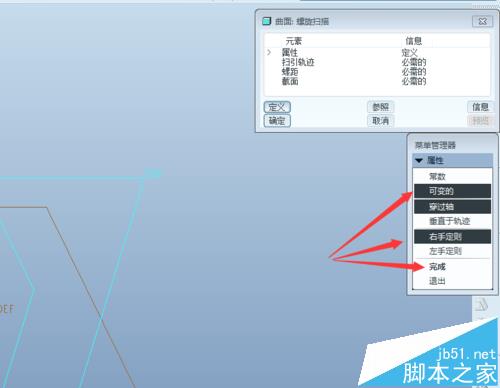

2、按下图提示选择可变的-穿过轴-右手定则,确定后选择基准平面然后再确定进入到草图当中;

proe怎么绘制一个逼真的田螺模型?

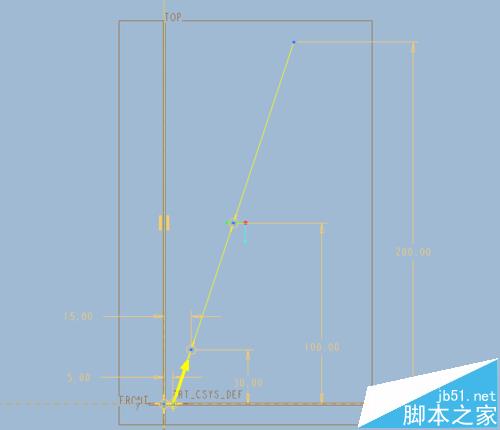

3、绘制一条中心线、一个斜线,并在斜线上取两点,其尺寸关系如下图;

proe怎么绘制一个逼真的田螺模型?

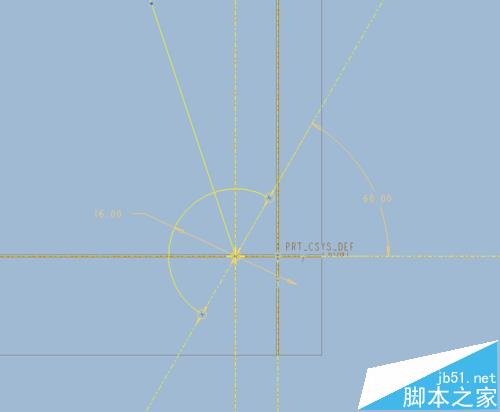

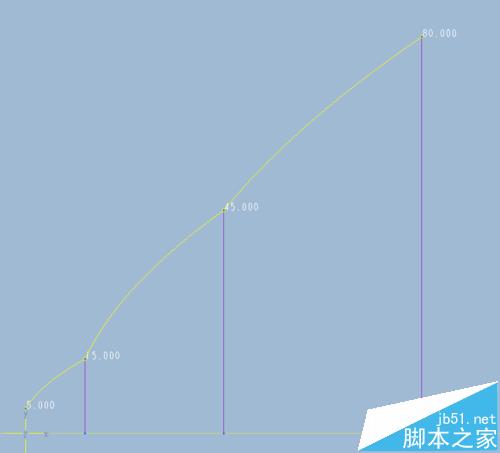

4、添加螺距,按下图的设置添加螺距即可;

proe怎么绘制一个逼真的田螺模型?

5、绘制Pro/E可变螺旋扫描的截面线,绘制一个半圆;

proe怎么绘制一个逼真的田螺模型?

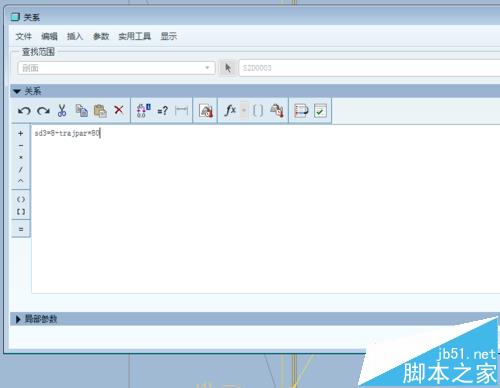

6、添加表达式,工具-关系式然后输入sd3=8+trajpar*80;

proe怎么绘制一个逼真的田螺模型?

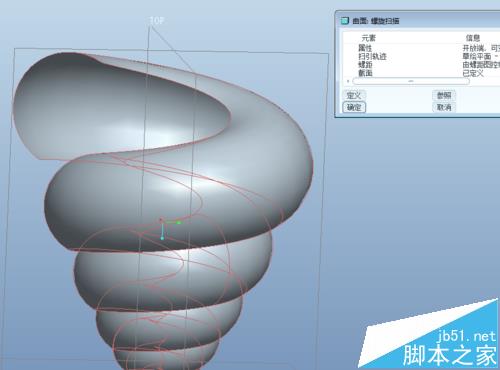

7、通过预览,利用表达式绘制的田螺就完成了;

proe怎么绘制一个逼真的田螺模型?

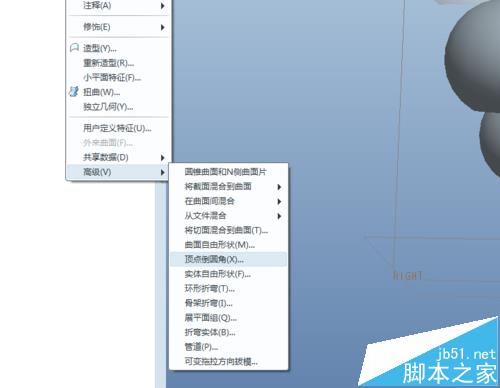

8、如果觉得曲面的尖点不好看,可以为其增加R角插入-高级-顶点倒R角

proe怎么绘制一个逼真的田螺模型?

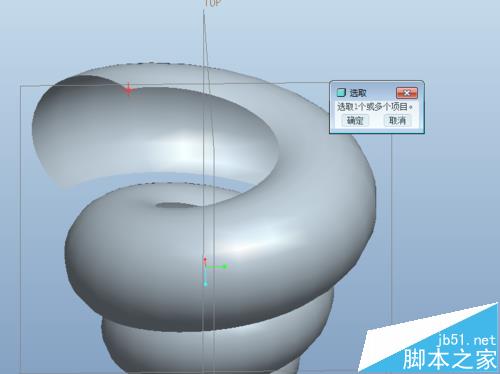

9、输入要进行倒R的顶点;

proe怎么绘制一个逼真的田螺模型?

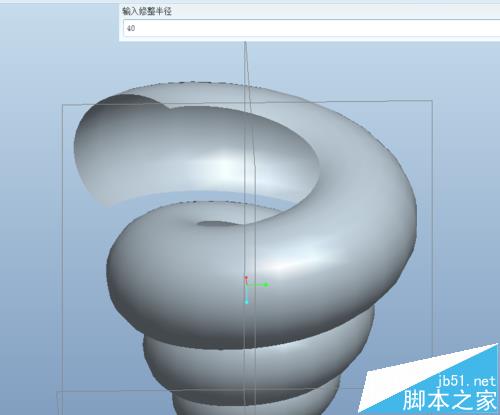

10、给其半径,自己随意给半径值即可;

proe怎么绘制一个逼真的田螺模型?

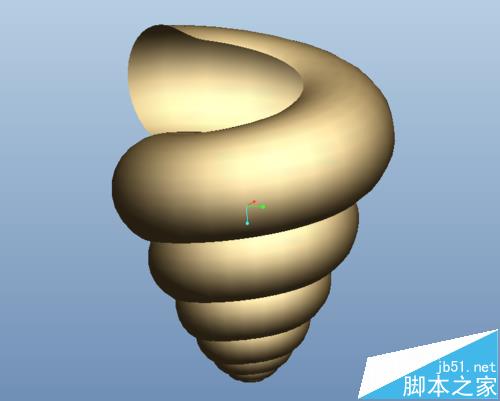

11、最终通过表达式设计的曲面造型就如图;

proe怎么绘制一个逼真的田螺模型?
