Solidworks如怎么画一个底座样式的仿形体?

来源:番茄系统家园浏览:时间:2022-08-25 17:06:17

今天我们就来看看Solidworks设计零件磨具的教程,请看下文详细的教程,。

软件名称:
SolidWorks 2017 SP0 官方中文免费版(附破解文件)
软件大小:
11.9GB
更新时间:
2017-02-27

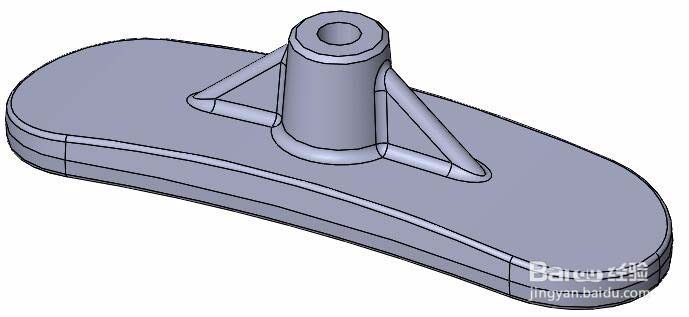

一、产品到模具

1、在CommandManager上面点击右键,激活“模具工具”命令工具栏

Solidworks如怎么画一个底座样式的仿形体?

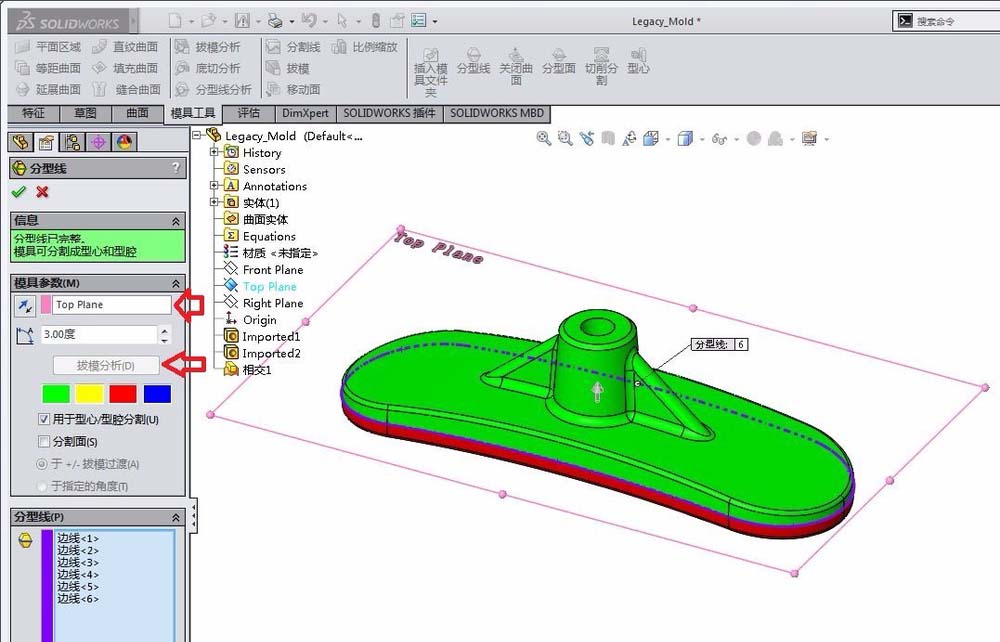

2、点击“分型线”,选择Top Plane,设定拔模角度,然后选择“拔模分析”,系统将自动分析分型线。

Solidworks如怎么画一个底座样式的仿形体?

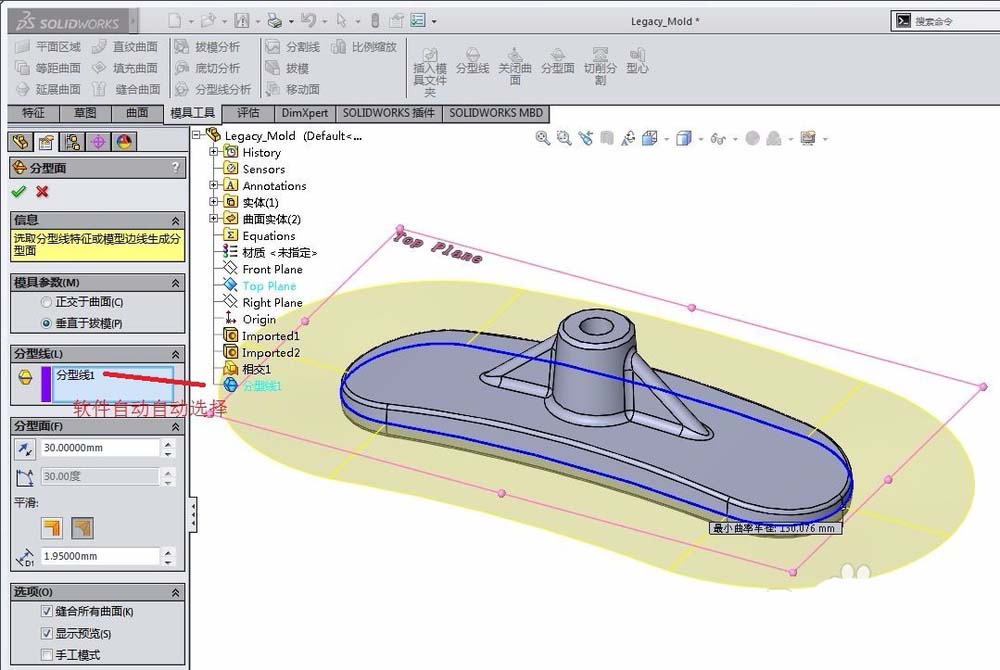

3、选择“分型面”,软件会自动选择分型线,您设定好分型面延长的长度即可。

Solidworks如怎么画一个底座样式的仿形体?

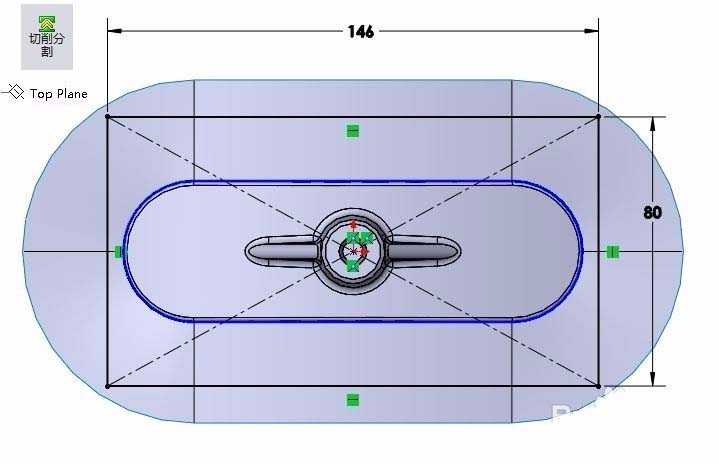

4、选择“切削分割”,然后选择Top Plane,绘制草图(草图大小即是模具大小)

Solidworks如怎么画一个底座样式的仿形体?

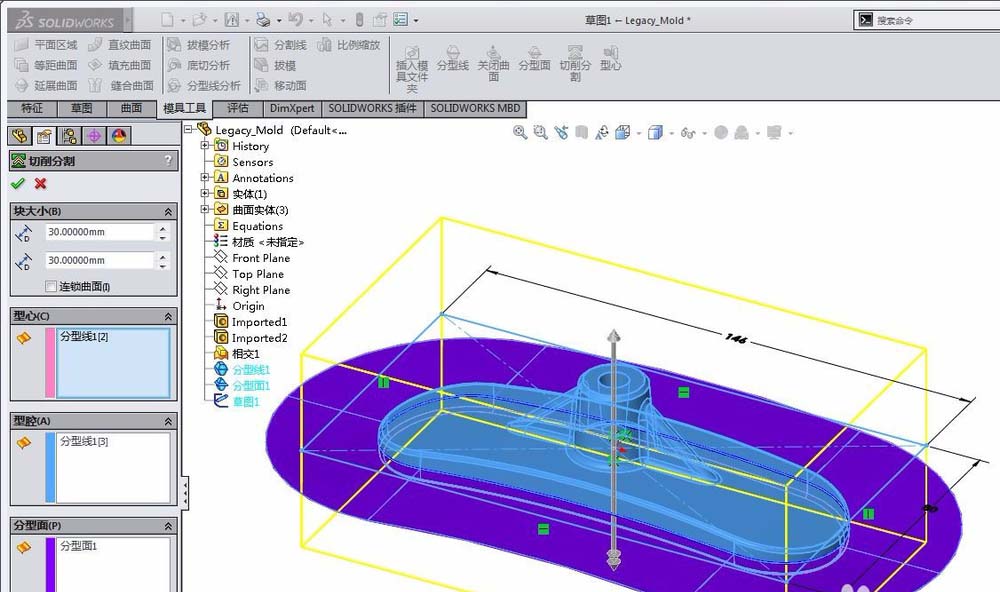

5、退出草图。软件自动跳转,此时在“块大小”中输入模具的高度即可,其他选项软件会自动选择。

Solidworks如怎么画一个底座样式的仿形体?

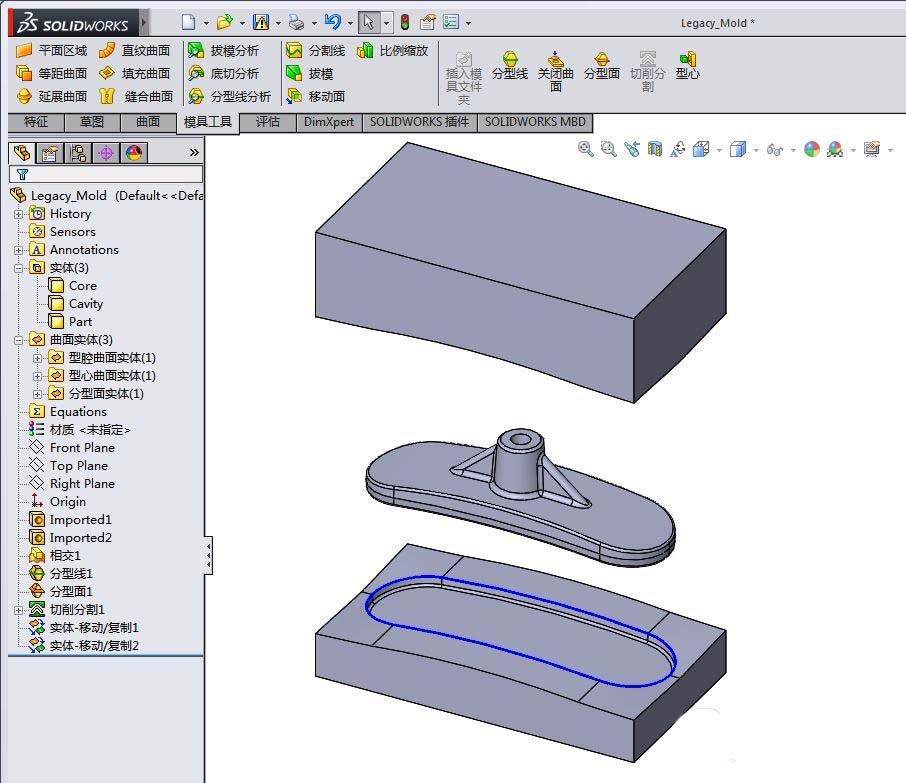

6、点击确认,产品分模就完成了。

Solidworks如怎么画一个底座样式的仿形体?

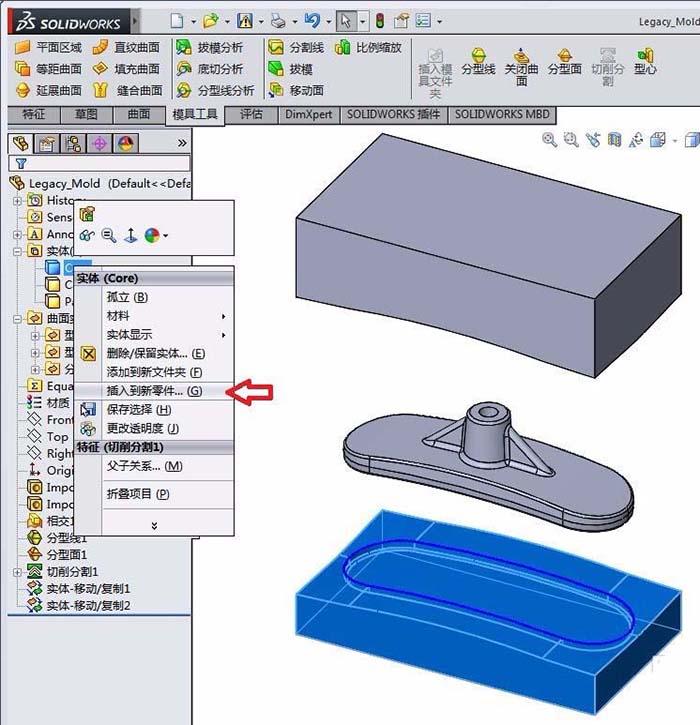

7、隐藏曲面实体,对模具(公模、母模)进行重命名。在模具上面点击右键,选择“插入到新零件”,将模具保存好。

Solidworks如怎么画一个底座样式的仿形体?

9、导柱、顶盖、冷却管路再另行设计。

二、模具到产品

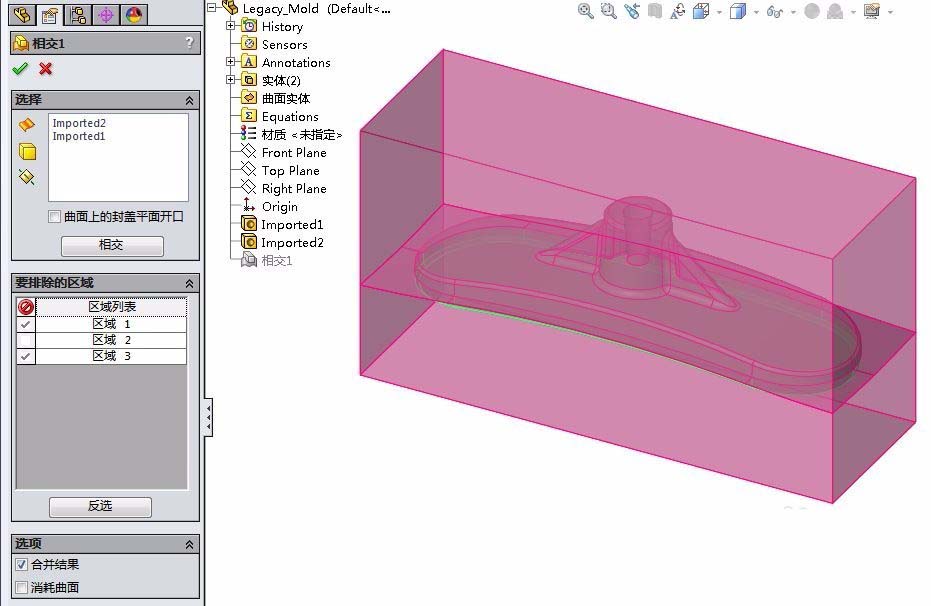

点击“相交”, 选择公母模具,点击“相交”,在要排除的区域选择公母模具。剩下的就是模具中间的产品。

Solidworks如怎么画一个底座样式的仿形体?

Solidworks如怎么画一个底座样式的仿形体?

以上就是Solidworks设计底座磨具的教程,希望大家喜欢,请继续关注。
