solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

来源:番茄系统家园浏览:时间:2022-03-15 08:42:21

solidworks在创建基准方面比其它软件要简单,像曲面上的相切平面会自动捕捉,这里介绍利用直线来创建基准成一角度拉伸到另一面的技巧。

软件名称:
SolidWorks 2010 SP2.1 中文破解免费版
软件大小:
4.64GB
更新时间:
2013-07-29

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

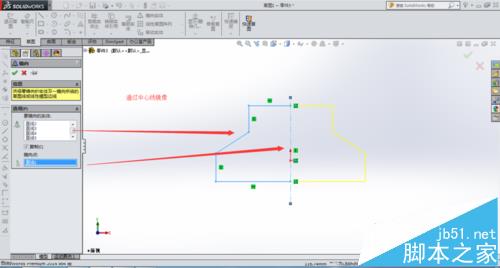

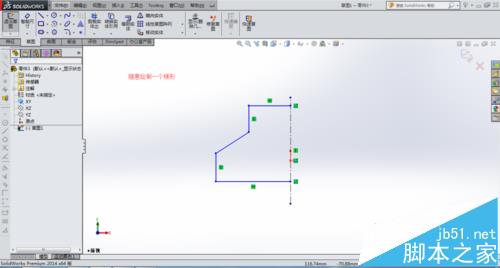

1、先绘制一个草图截面,绘制一条中心线,通过中心线可以直接镜像实体到另一面。完成后通过拉伸凸台创建一个实体。

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

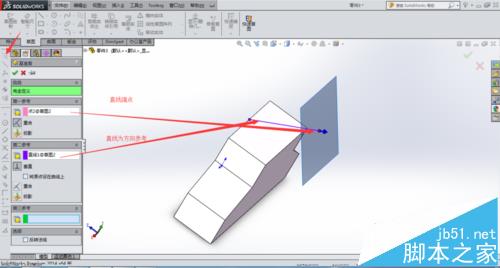

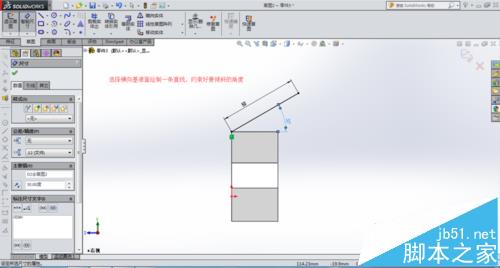

2、再选择横向基准绘制一条直线,约束好角度和长度,如图完成草图,创建一个新的基准平面,第一参考对象为直线端点,每二参考为直线作为参考方向,操作如图所示

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

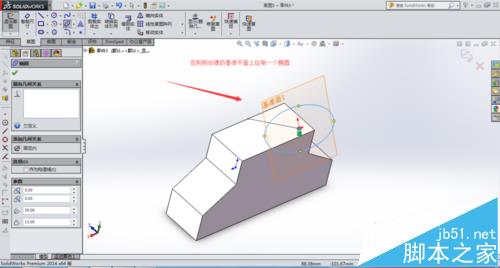

3、在新建的基准平面上绘制一个草图,我这里随意绘制一个椭圆,大家可以绘制自己需要的任何形状。

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

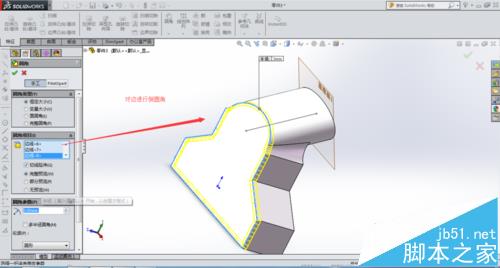

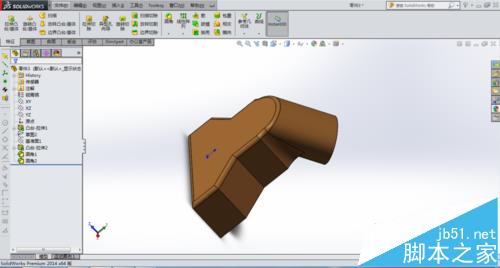

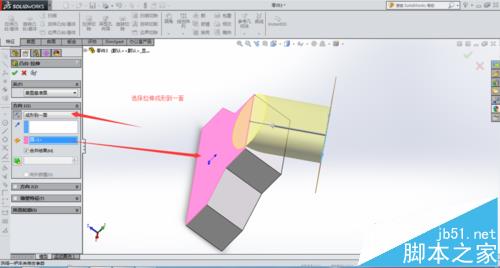

4、继续选择拉伸到凸台,选择成形到一面,注意选取方向,如图所示。完成后对各边缘进行倒圆角处理,最后效果如图。

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

注意事项:

有时在实体上也可以直接选取点和方向来创建基准,不需要另外绘制草图。
