一直以来小爱音频凭借着它实惠的价格和 优秀的语音反馈、出色的人工智能体验成为了不少人的家居核心。 在小爱音箱推出后，小米又继续发布了小米音箱Mini、小爱随身音箱、小爱音箱HD等新品，受到大家的喜爱。之前的小米9发布会上，小米给小爱安装上了一块屏幕，那么这会带来什么变化呢？小编通过拆解带大家来了解一下。

小米小爱触屏音箱全拆解过程评测：

一、小米小爱触屏音箱开箱

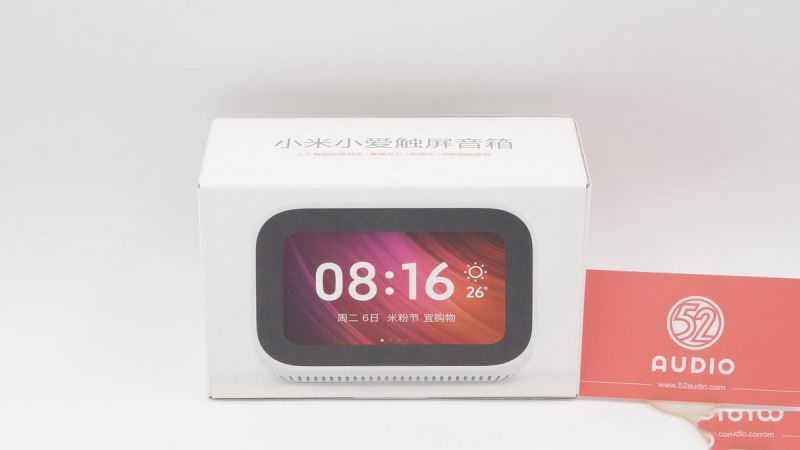

包装正面白色底下是一个四英寸触摸屏的小米小爱触屏音箱。

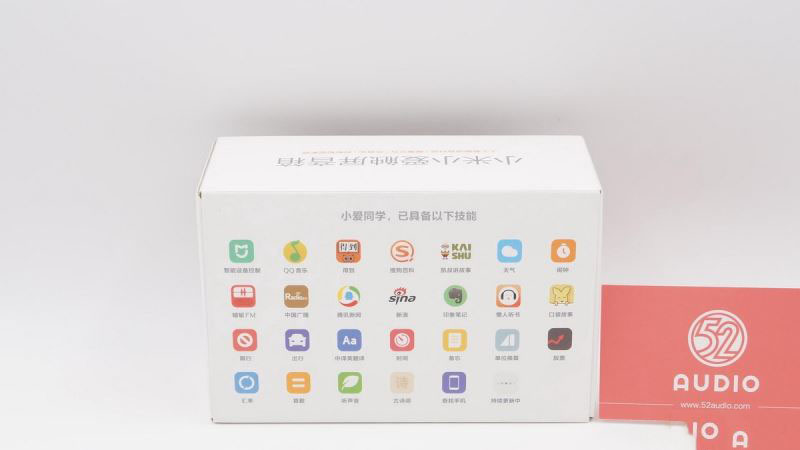

包装侧面是这款小米小爱触屏音箱所能做到的技能。

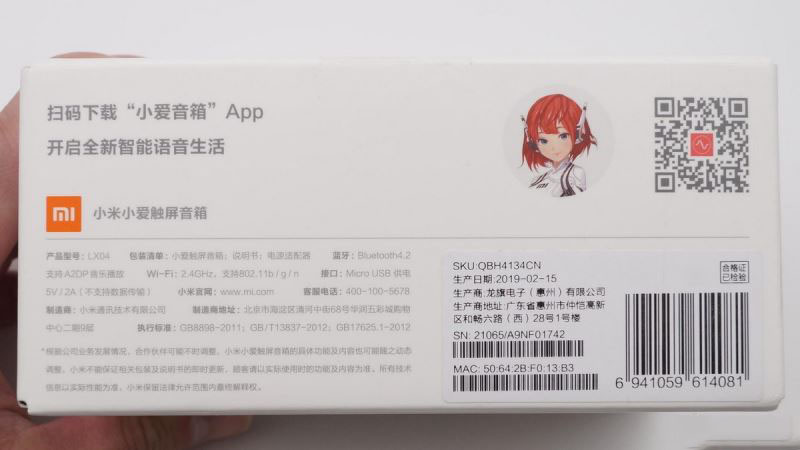

生产商：龙旗电子（惠州）有限公司，生产商地址：广东省惠州市仲恺高新区和畅六路（西）28号1号楼。

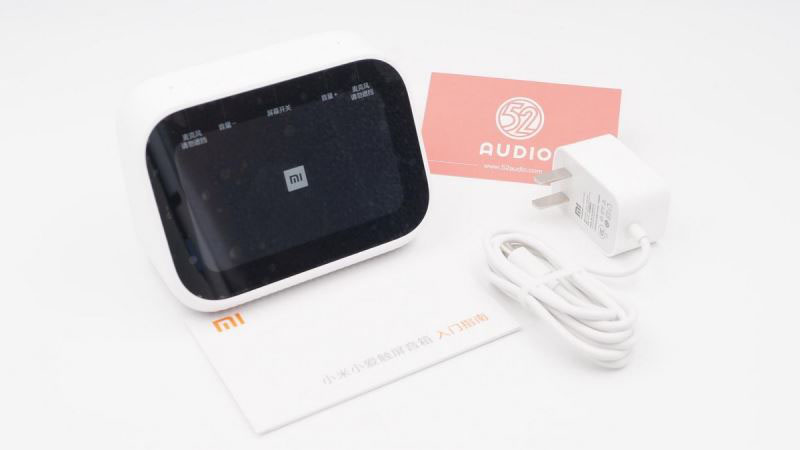

包装内包含产品本体、电源适配器、使用说明。

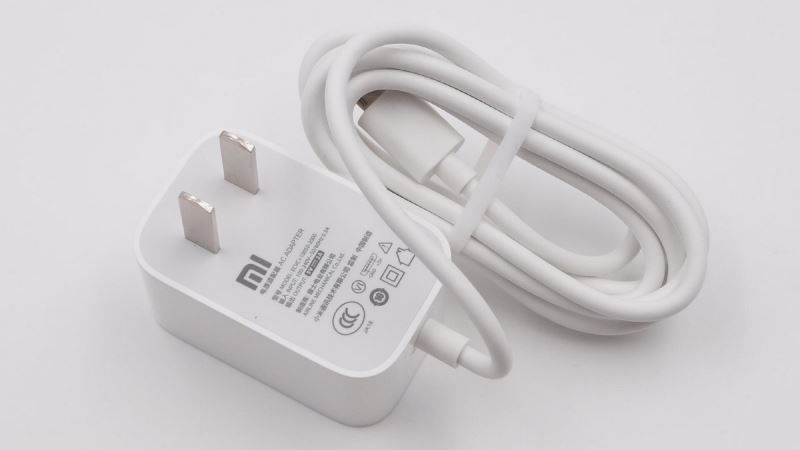

电源适配器特写，线身与插头连在一起。

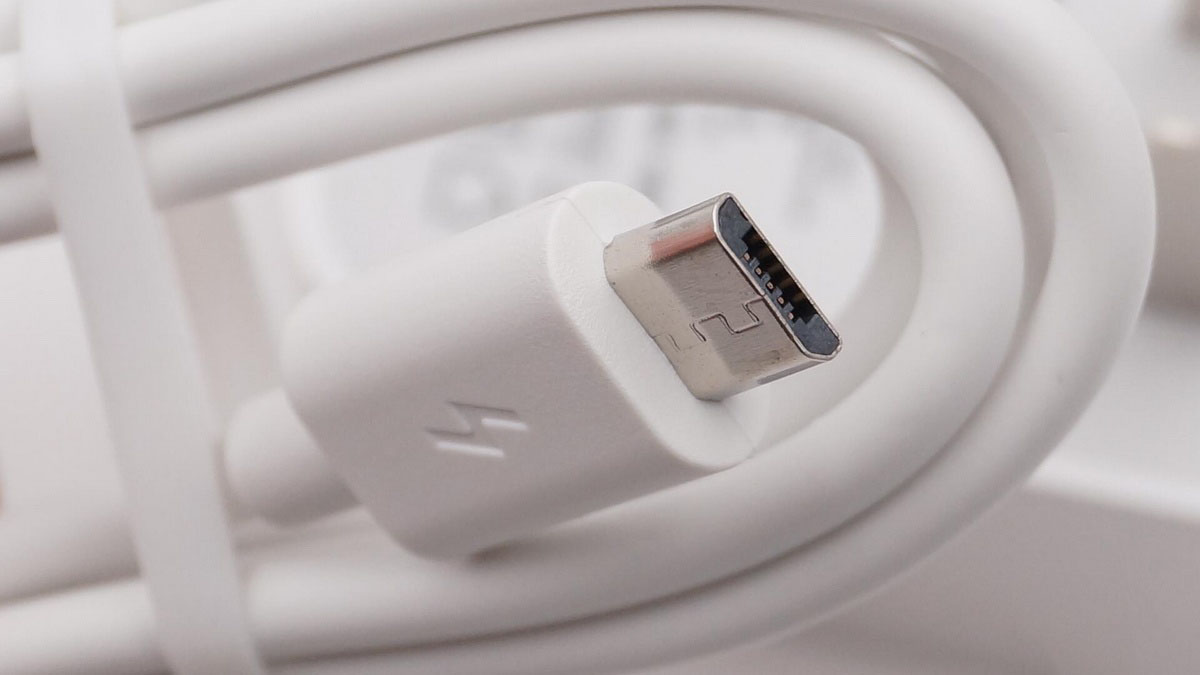

输出接口为Micro USB接口。

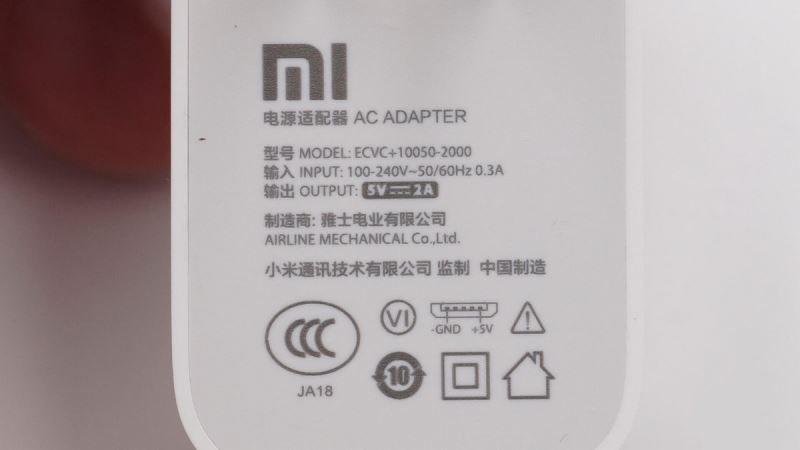

电源适配器参数，型号：ECVC+10500-2000，输入：100-240V ~ 50/60Hz 0.3A，输出：5V 2A 。

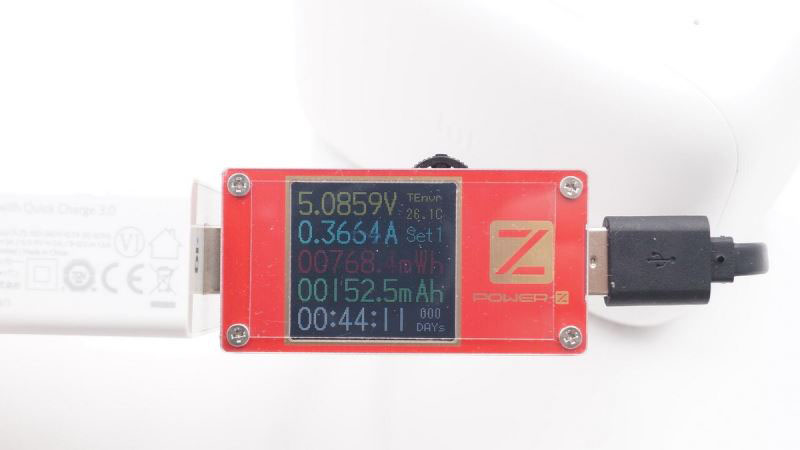

小编采用ChargerLAB POWER-Z KT001进行充电测试，工作电流366mA。

机器出厂时有一张贴膜。

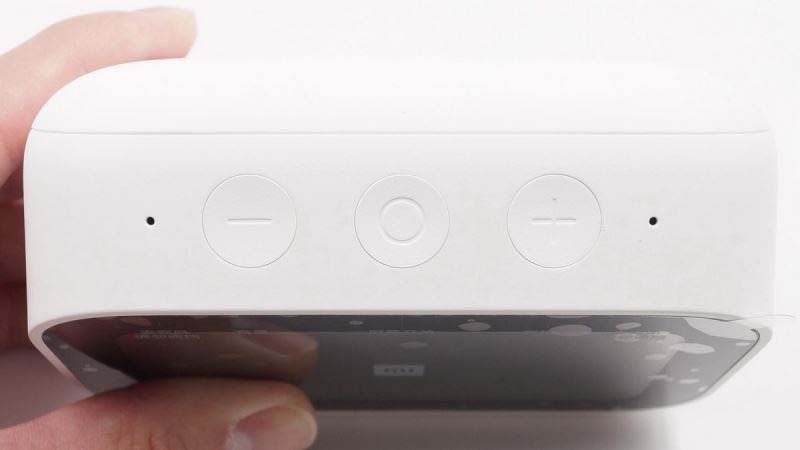

顶部按键部分，音量-、多功能键、音量+三个按键，两侧是麦克风。

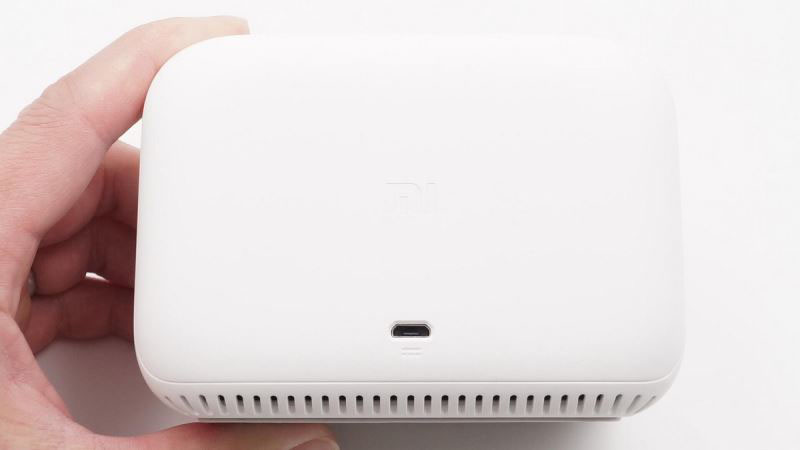

背后只有一个Micro USB充电接口，除此之外一片洁白。

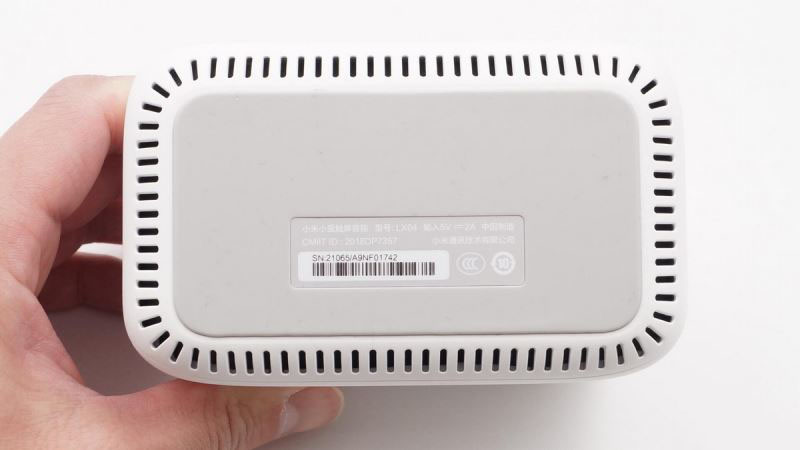

品名：小米小爱触屏音箱，型号：LX04，输入：5V 2A，小米通讯技术有限公司，中国制造。

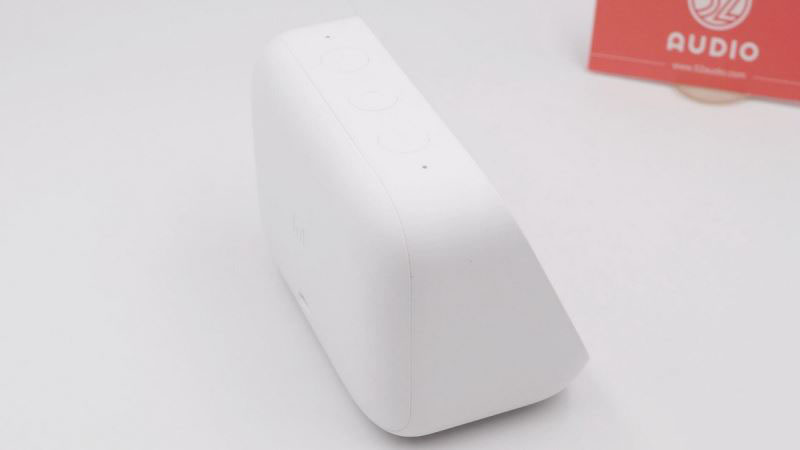

机身每个边角都非常圆润。

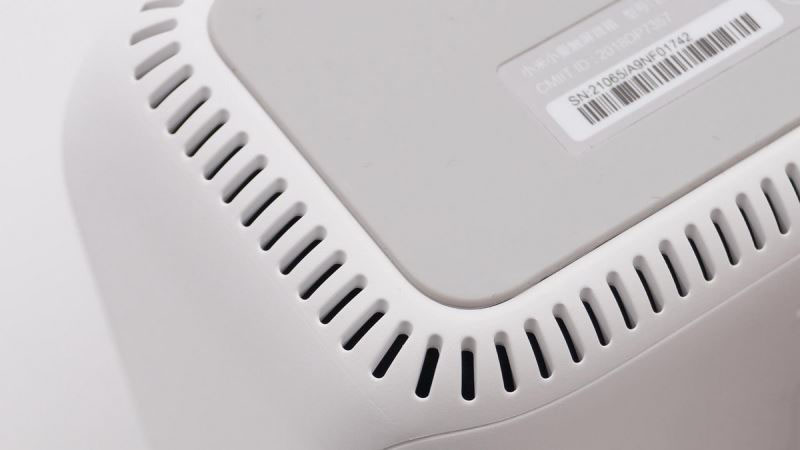

底部的扬声器发声孔。

二、 小米小爱触屏音箱拆解

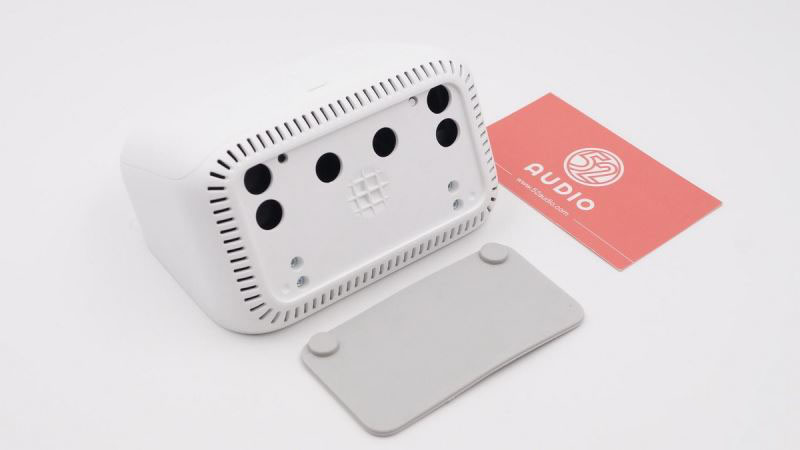

撕下底面的防滑垫，可以看到底部有多个螺丝孔。

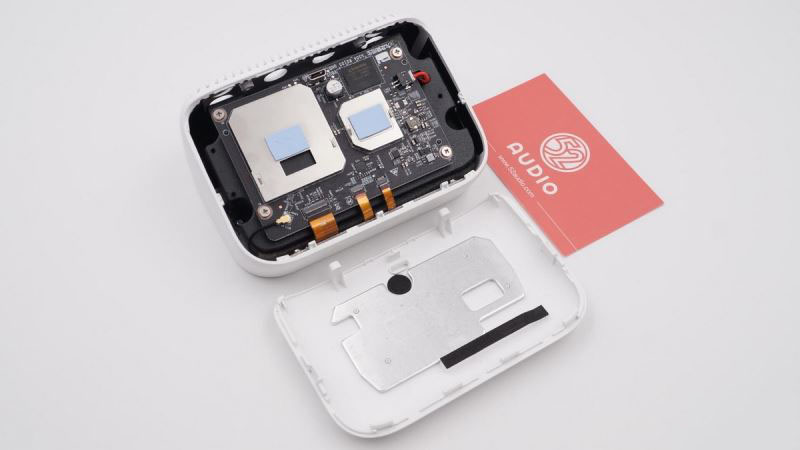

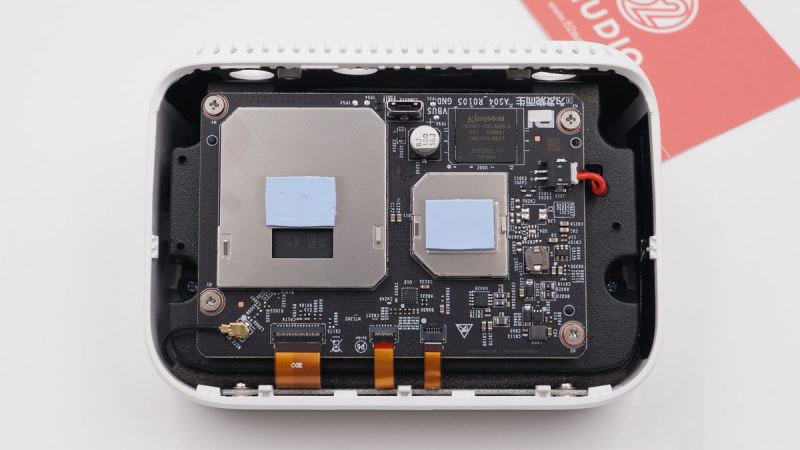

然后拆下背盖，主板上有两个被金属屏蔽罩覆盖的地方，并且用导热垫来散热。

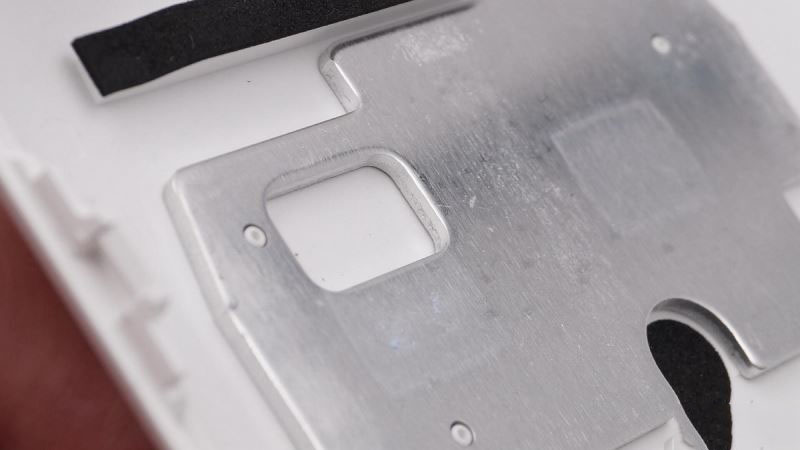

背盖上有一块金属散热片。

主板特写，有被金属屏蔽罩覆盖的芯片，有裸露的芯片，有导线插到端子上，还有软排线连接。

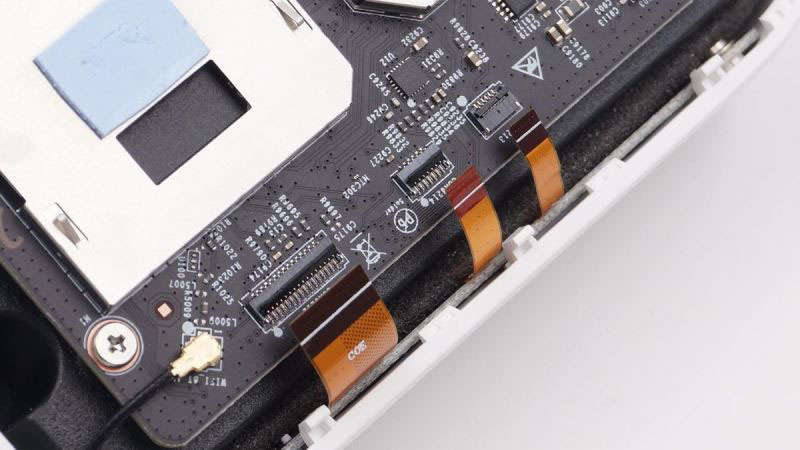

从左到右依次是屏幕排线、按键/麦克风副板排线、光线传感器排线。

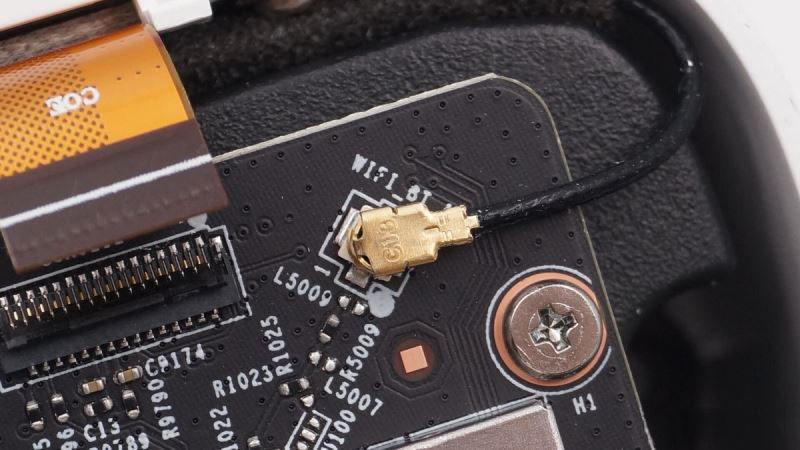

WiFi、蓝牙同轴天线插座。

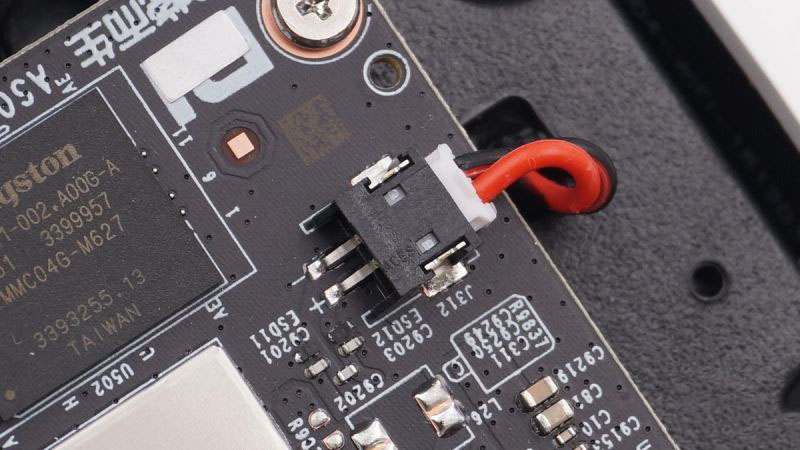

扬声器端子插座。

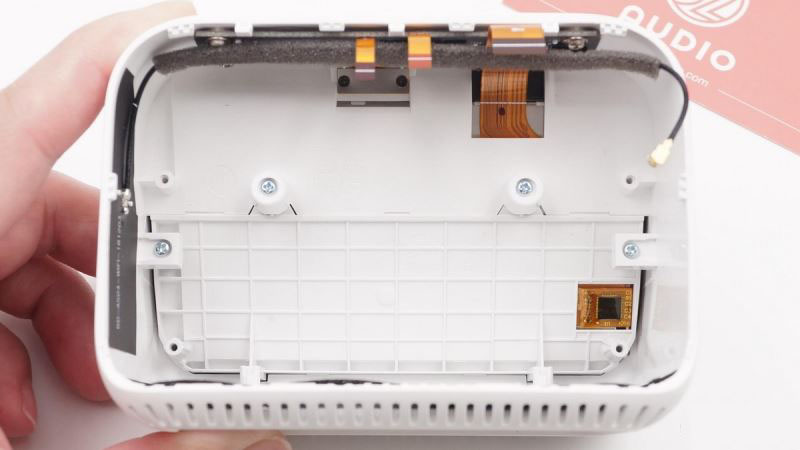

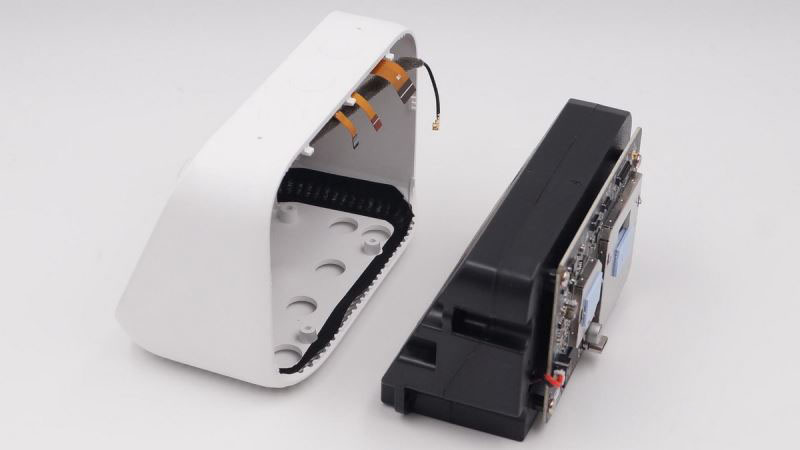

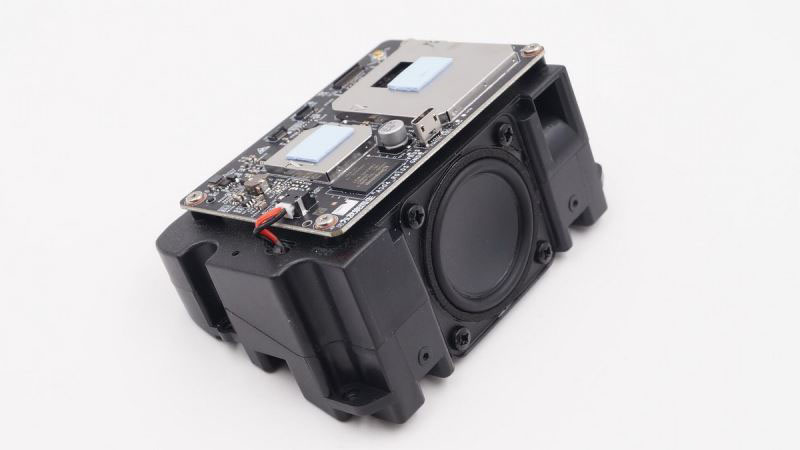

主板和中间的音腔模块用螺丝连接，直接一起取出。

WiFi天线的同轴线经过顶部延伸到另一侧，在与顶部小板的地方采用海绵包裹防震。

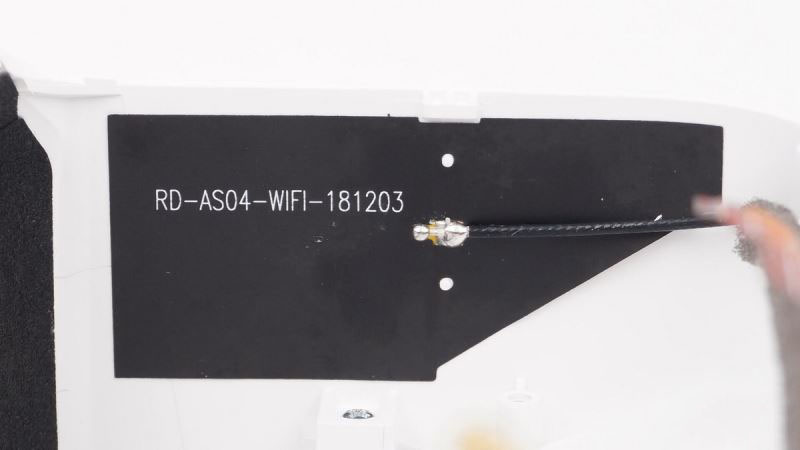

贴片WiFi天线，型号RD-AS04-WIFI-181203。

光线感应器。

接下来回到正面，拆下显示屏面板。

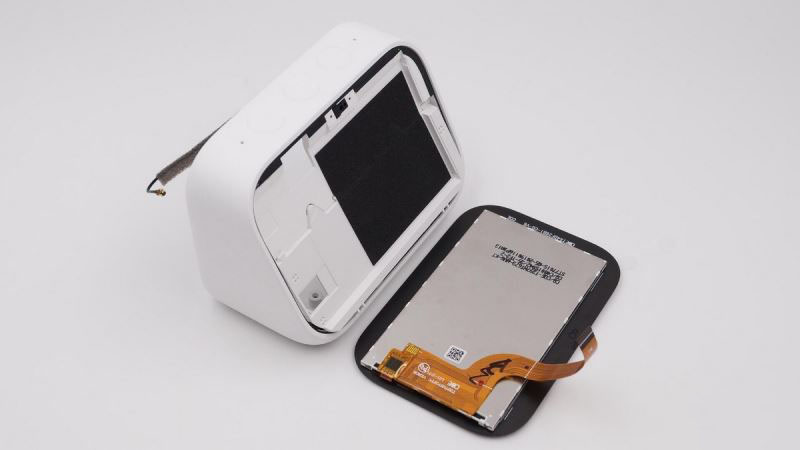

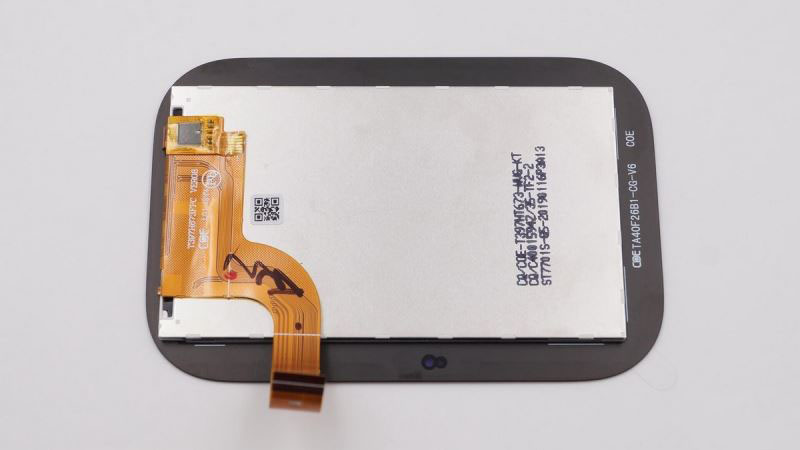

玻璃面板和显示屏面板粘合在一起，显示屏采用排线连接到主板。

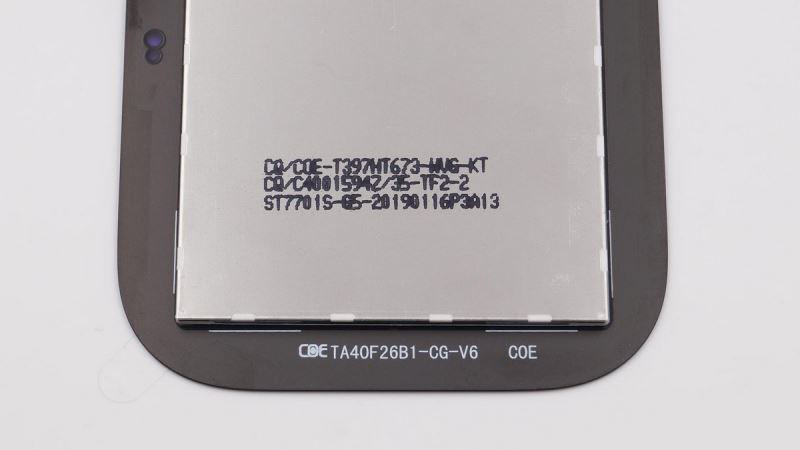

ST7701S 3.97 英寸 LCD屏。

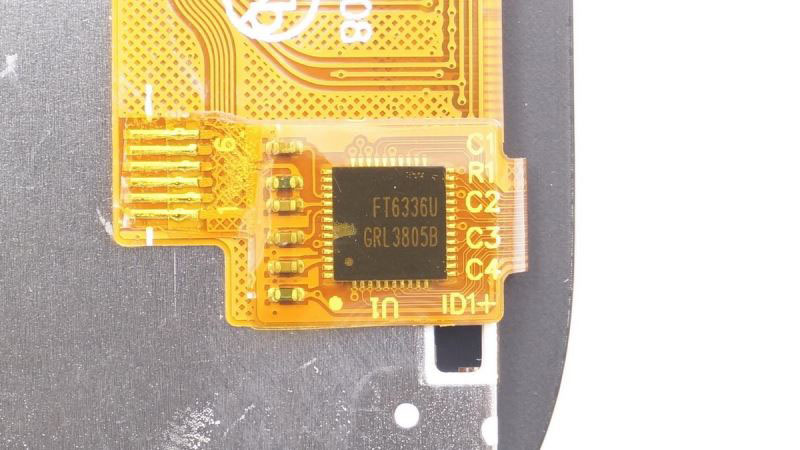

FT6336U 触屏控制IC。

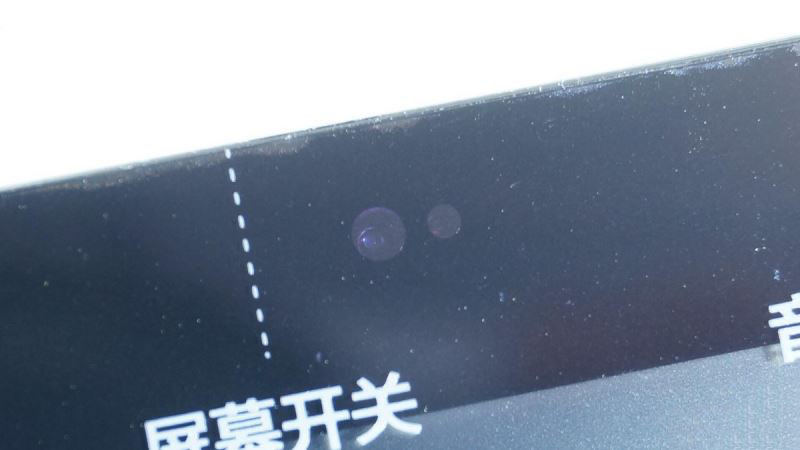

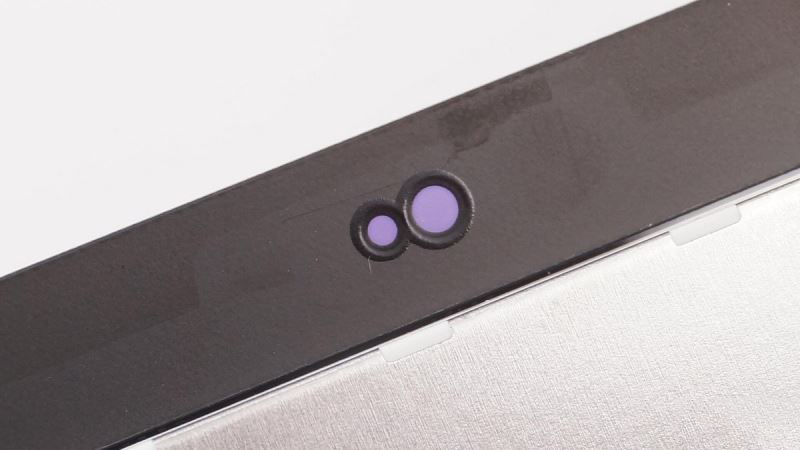

显示屏面板上的光线感应器的孔。

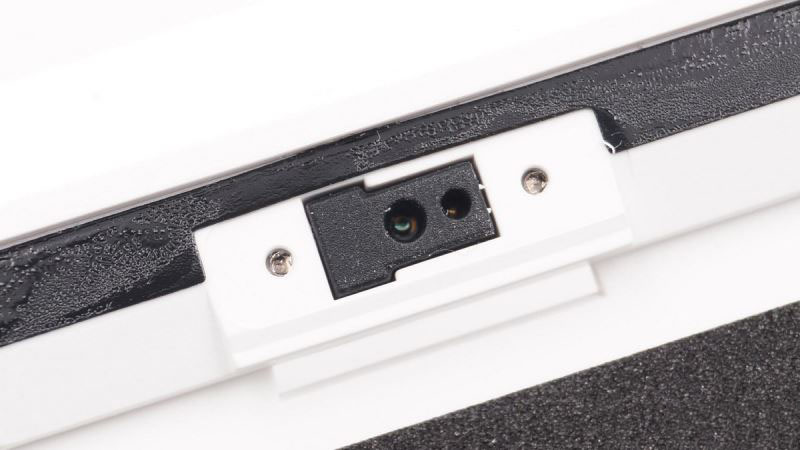

位于机身顶部的光线感应器，是一个模块，采用螺丝固定。

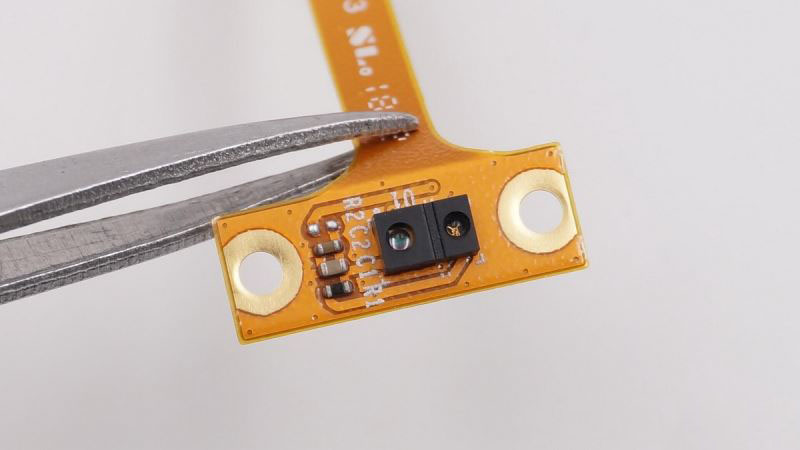

光线感应器特写。

顶部的小板，采用排线连接。

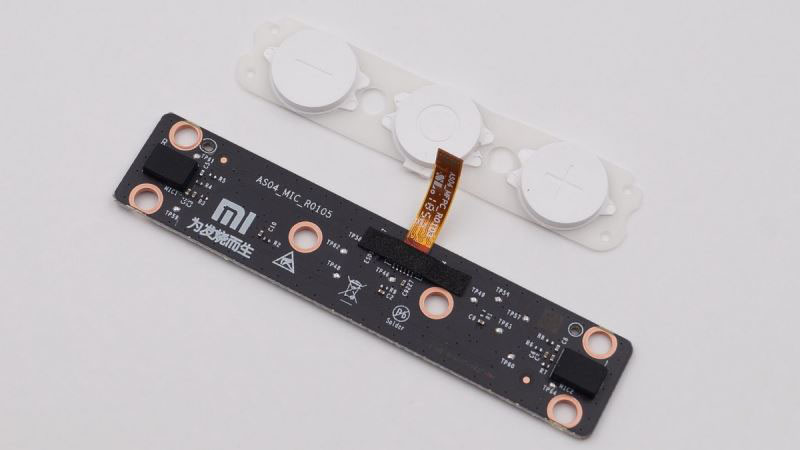

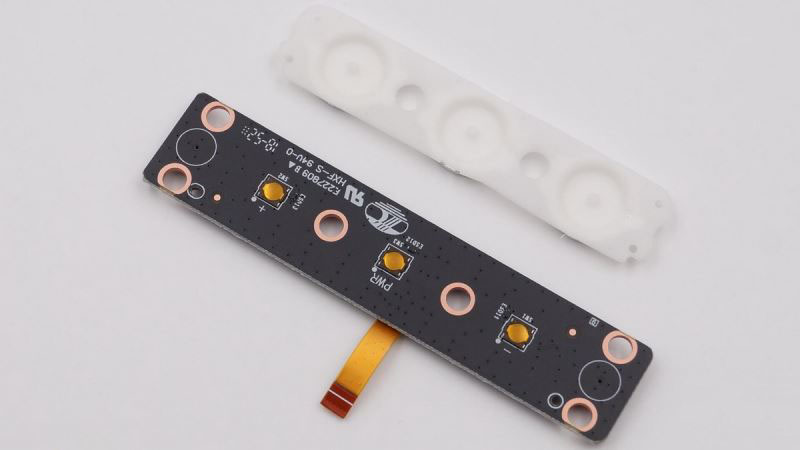

小板正面集成了三个按键，两侧有麦克风孔，双麦克风的配置，支持“小爱同学”远场语音唤醒。

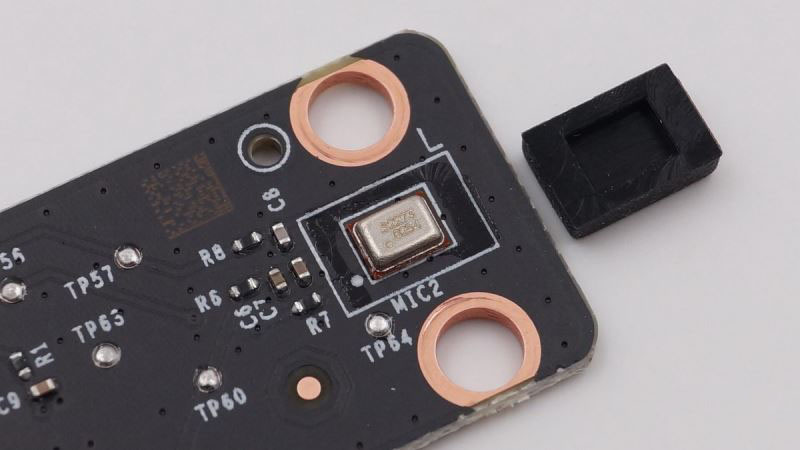

镭雕 S2273的MEMS硅麦。

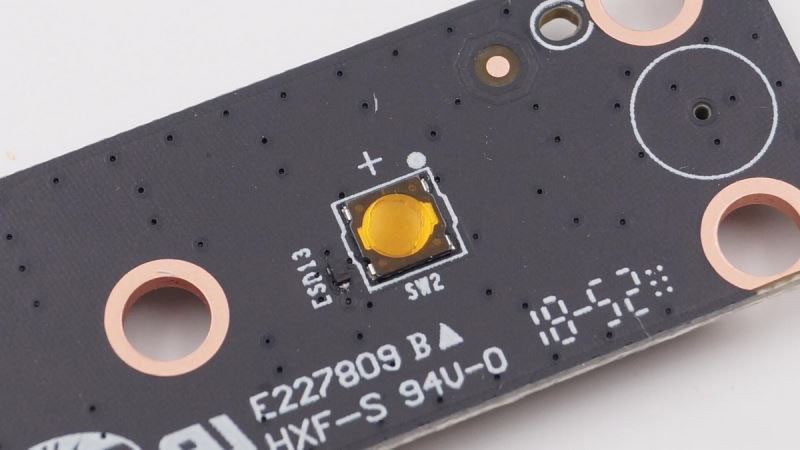

微动按键特写。

音腔模块和主板采用螺丝固定在一起。

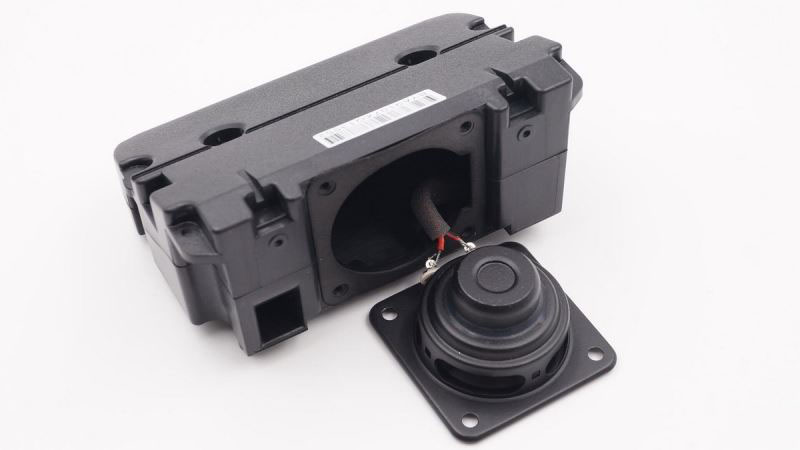

扭下四颗螺丝，看到喇叭采用导线连接，导线采用海绵包裹， 防止杂音的产生。

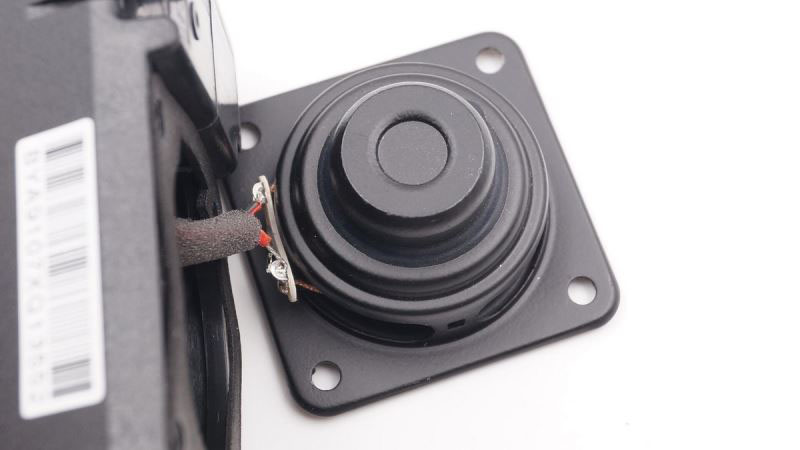

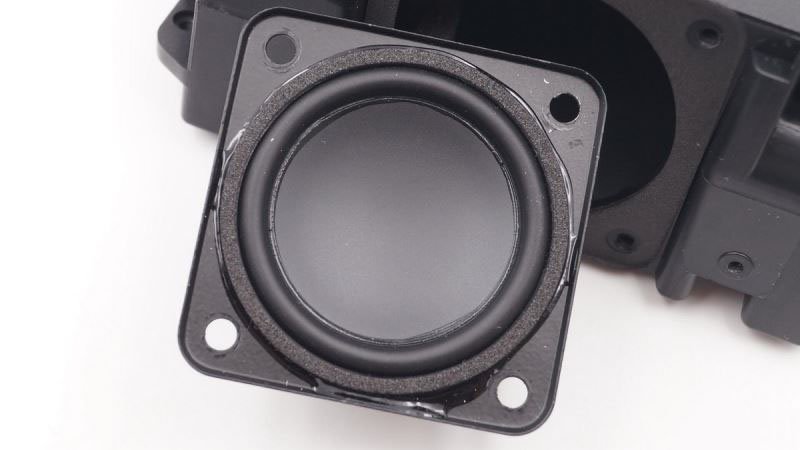

这是一个1.5 寸全频扬声器。

扬声器背后，看到T铁、磁环和盆架做了一体黑化处理。

扬声器和音腔之间垫着一块海绵，可以防止金属框和塑料音腔之间的振动。

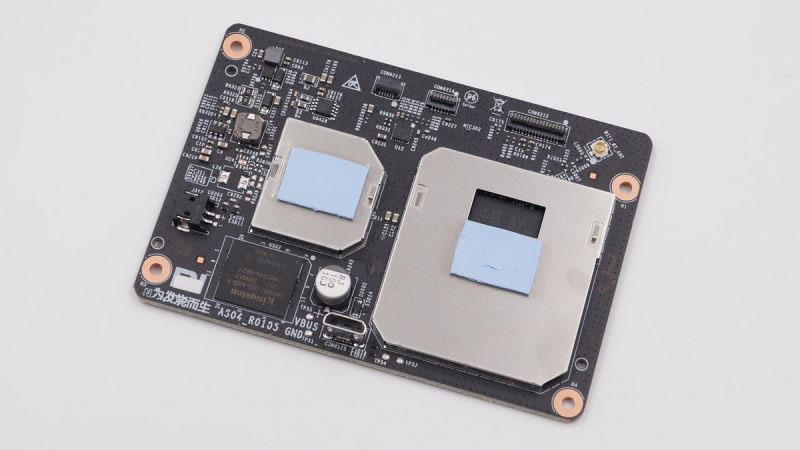

主板正面特写，有两个被金属罩屏蔽的区域，较大的区域上有一个小开窗。

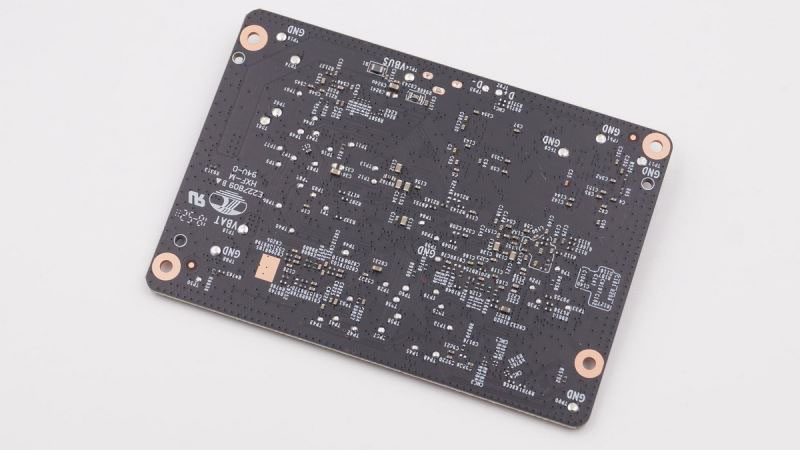

主板背面特写。

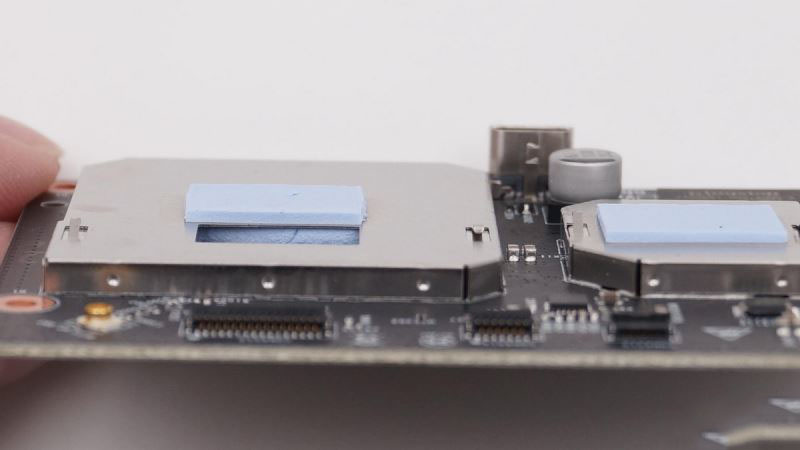

屏蔽罩和散热垫都有一定的厚度。

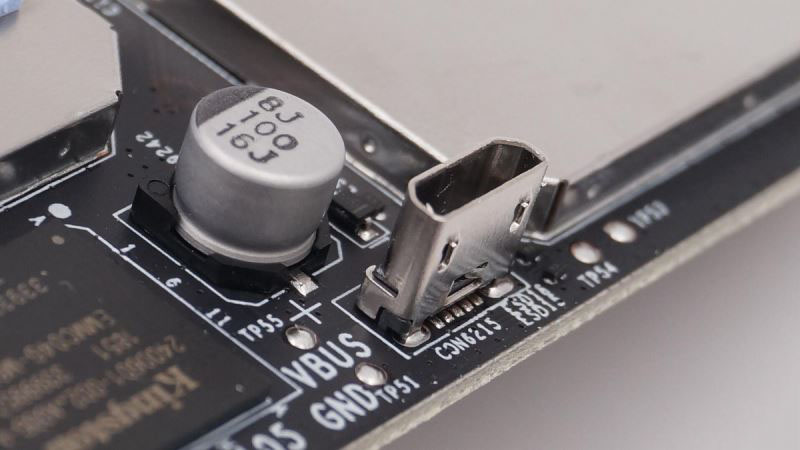

贴片电解电容和Micro USB接口。

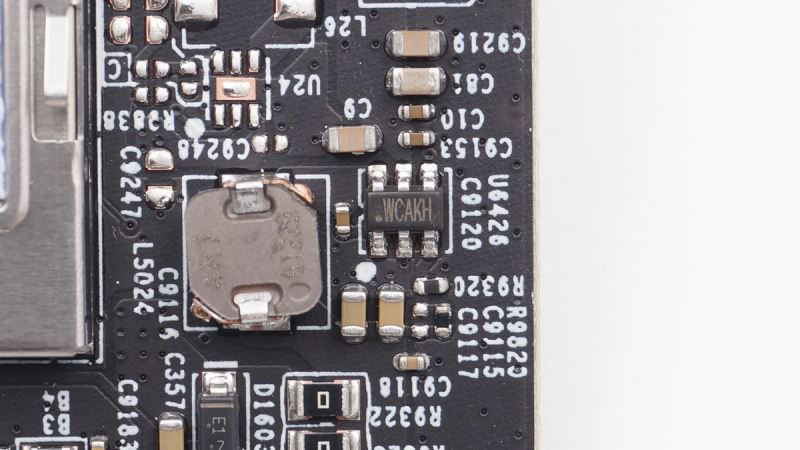

铁素体电感特写，旁边一个丝印WCAKH的同步整流降压IC。

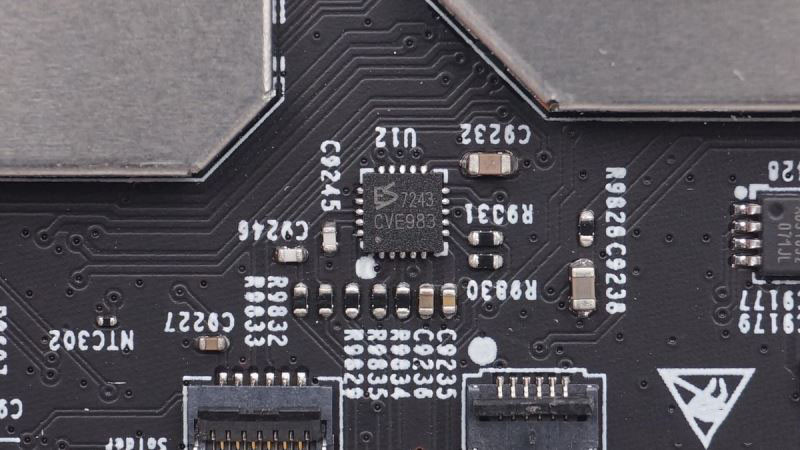

ES7243 高性能立体声音频ADC ,101 dB信噪比。

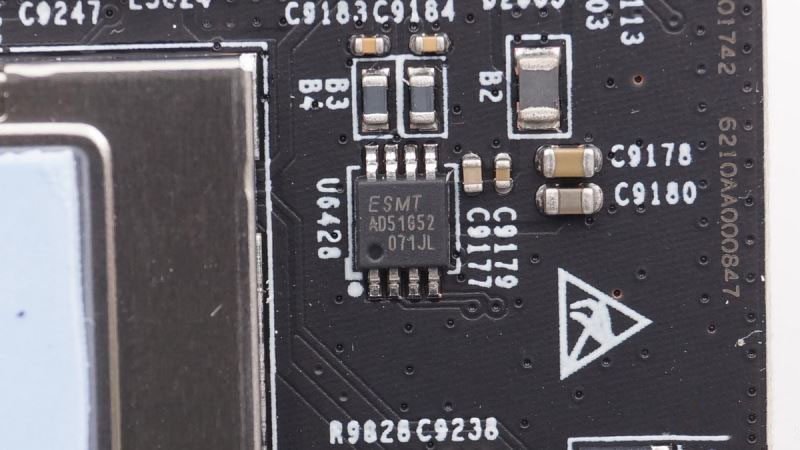

ESMT AD51652 低功率音频放大器，用于驱动扬声器。

丝印AL65 AAC7的IC。

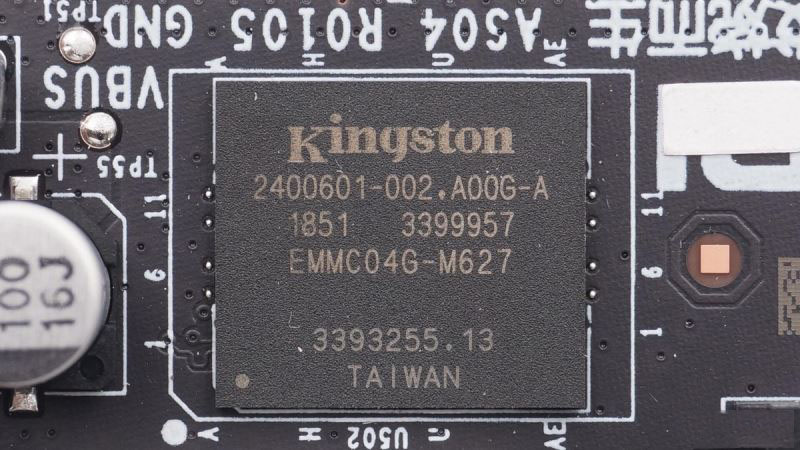

Kingston金士顿 EMMC04G-M627 存储IC。

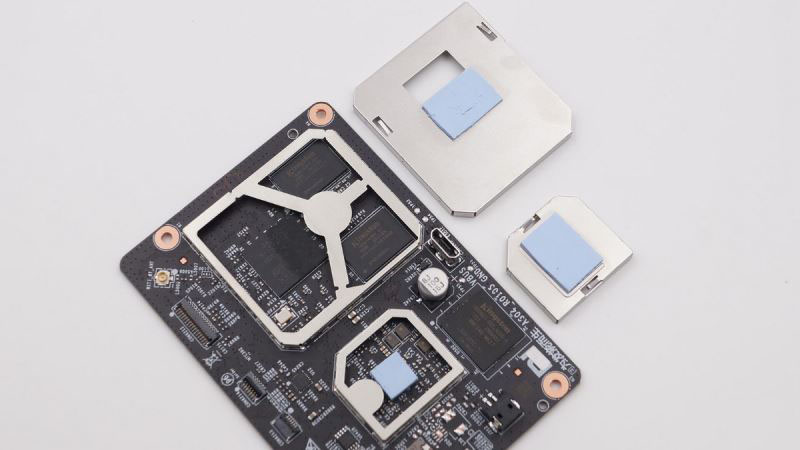

拆下金属屏蔽罩。

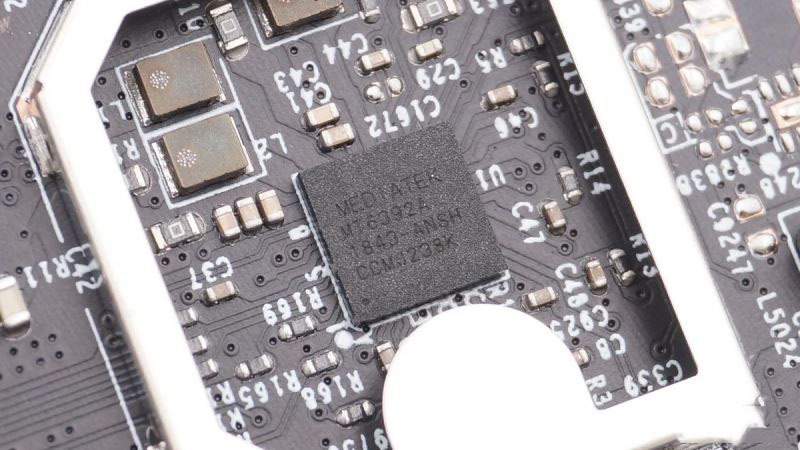

MEDIATEK联发科MT6392A电源管理IC。

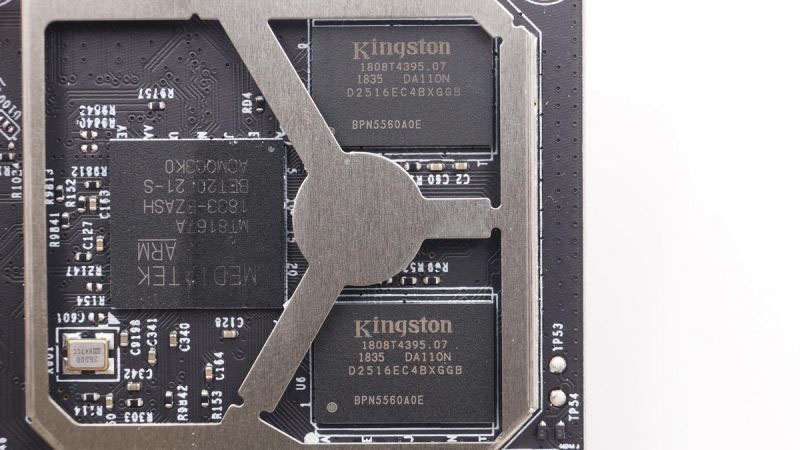

这边是主控芯片和RAM芯片，Kingston金士顿D2516EC4BXGGB DDR3缓存。

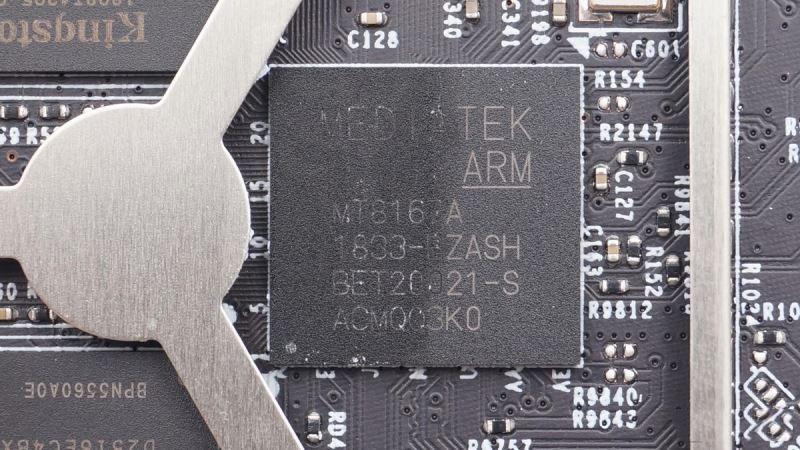

MTK联发科MT8167A是一个高度集成的移动计算平台，集成了四个Cortex-A35核心，内置WLAN和蓝牙两种无线连接模块。其图形通过3D图形加速增强，还包括多标准视频加速器和高级音频子系统，以提供先进的多媒体应用和服务，如流式音频和视频，多种解码器和编码器，如HEVC，H.264和MPEG 4.音频支持包括和弦铃声和高级音频功能，如回声消除，免提扬声器操作和噪音消除。

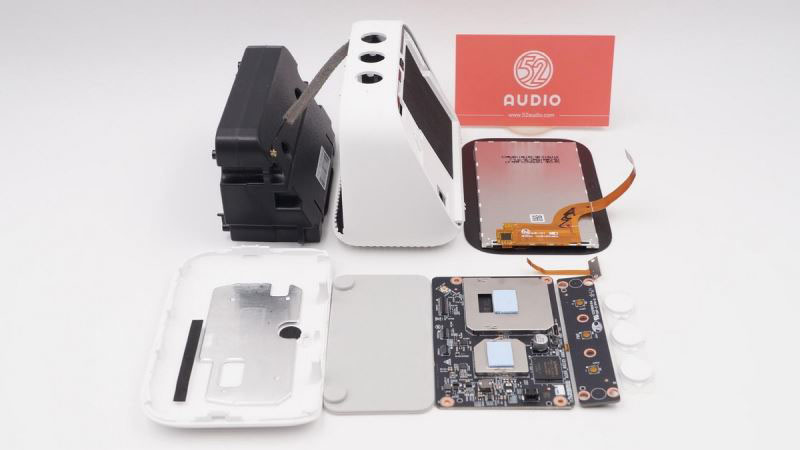

拆解全家福。

三、小编拆解总结

1、采用1.5寸全频扬声器搭配大音腔，在如此小的体积内带来不错的效果；

2、小巧的机身带有4英寸的屏幕，为这个智能音箱带来更广泛的用途；

3、顶部内置双麦克风，增强拾音效果；

4、 采用MTK联发科MT8167A是一个高度集成的移动计算平台，内置四核心处理器，性能强劲。
