华为交换机监控口配置命令图文教程

、监控口简介

监控口是位于设备上用于监控机柜门、设备电源、电池电量和空调电源等设备的接口。

在某些应用场景中，如交换机部署在接入侧作为楼道交换机实现宽带用户接入，因为楼道应用环境的特殊性，交换机需要安装在定制的机箱内，机箱内配置了备用电源。由于这些设备与网络管理员所在的中心机房距离较远，当这些设备发生故障时，由于设备无法主动上报故障，导致网络管理员无法及时感知。

为了解决这个问题，交换机提供了环境监控接口，连接机柜门、备用电源等设备，当机箱门、备用电源等设备应用状况异常时，交换机发送Trap至网管站，实现对交换机应用环境的监控。

图1 监控口应用示意图

目前华为只有S3700-28TP-EI-MC支持此特性。设备提供两个监控口，一个为监控输入口，另外一个为监控输出口。

监控输入口：

监控输入口为普通的以太网接口，提供4条输入线路，用来监控4种不同的源，例如机柜门、设备电源、电池电量和空调电源等设备（具体监控的设备由用户决定，可以监控但不限于上述设备）。

图1 监控输入口连接示意图

以直通网线为例，如上图1所示，线序为：橙白、橙、绿白、蓝、蓝白、绿、褐白、褐。每两根线为一路输入线路，这样依次橙白、橙为1号输入线路；绿白、绿为2号输入线路；蓝白、蓝为3号输入线路；褐白、褐为4号输入线路。当某条线路的输入状态不正常时，设备将生成Trap。每条线路对应2条Trap，4条线路分别对应8条Trap。

监控输出口：

监控输出口为普通的以太网接口，有3条输出线路。3条输出线路可连接至声光报警设备，系统根据4条输入线路的状态变化控制3条输出线路的输出，实现对设备周围环境的监控。

图2 监控输出口连接示意图

以直通网线为例，如上图2所示，因为只有3路输出线路，这样依次橙白、橙为1号输出线路；绿白、绿为2号输出线路；蓝白、蓝为3号输出线路；褐白、褐没有输出。

2、监控口配置

1、使能监控口输入线路的监控功能

[Quidway]monitor input 1 enable

2、配置输入线路的名称以及线路正常状态的电平值

# 配置输入线路1的名称为inputline1，正常状态为high-level。

[Quidway]monitor input 1 name inputline1 normal-state high-level

3、创建一个输出线路的输出控制列表，并进入Output视图

[Quidway]monitor output 1

[Quidway-monitor-output1]

4、配置输出线路与输入线路的关联规则

假设4个输入线路分别为inputn（n=1、2、3、4），3个输出线路为outputn（n=1、2、3）。

如果输出线路与输入线路的逻辑关系为：output1=input1，即当input1异常时，output1连接的报警器发出报警。假设input1的正常状态为高电平，则用户可以通过命令配置

rule1 match-input 1000 key 1000

如果输出线路与输入线路的逻辑关系为：output1=input1 && input2 ，即当input1和input2同时异常时，output1连接的报警器发出报警。假设input1和input2的正常状态为高电平，则用户可以通过命令配置

rule1 match-input 1100 key 1100

如果输出线路与输入线路的逻辑关系为：output1=input1 || input2，即当input1或input2任意一条线路异常时，output1连接的报警器发出报警。此时需要在output1下配置两条规则，假设input1和input2的正常状态为高电平，则用户可以通过两条命令配置

rule1 match-input 1000 key 1000

rule2 match-input 0100 key 0100

# 在输出线路1下配置rule 1,与线路1相关的输入线路是1，且输入线路1的正常状态为高电平。

[Quidway]monitor output 1

[Quidway-monitor-output1]rule 1 match-input 1000 key 1000

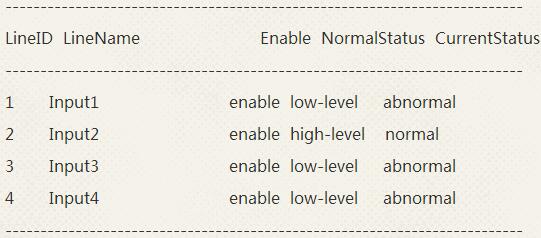

5、查看监控口输入线路的状态

display monitor input all

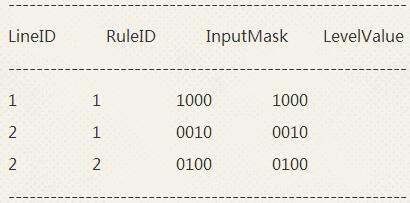

6、查看监控口输出线路与输入线路的关联规则

display monitor output all
