568B网线怎么做?568B网线接法全程图解

来源:番茄系统家园浏览:时间:2021-11-11 09:03:58

568B国际标准是最常用的网线接法标准,下面就跟着我来做根最好用的网线吧,全程有详细图文的哦。

1、准备好工具,双绞线一根大约1.5M就行,水晶头两个,网线钳一把。

568B网线怎么做?568B网线接法全程图解

2、将网线一端的外皮去掉大约2cm,方法是把网线放到剥线刀口那里,适当的用力旋转一圈。

568B网线怎么做?568B网线接法全程图解

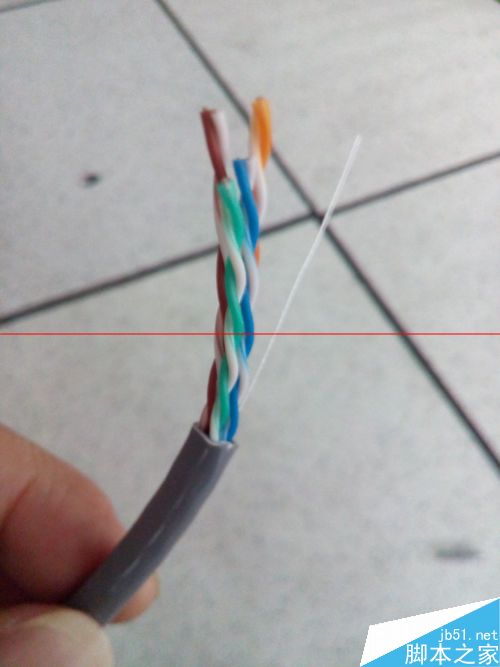

3、将网线的4组双绞线分开。

568B网线怎么做?568B网线接法全程图解

4、然后将每根网线分开,并且尽量扯直。

568B网线怎么做?568B网线接法全程图解

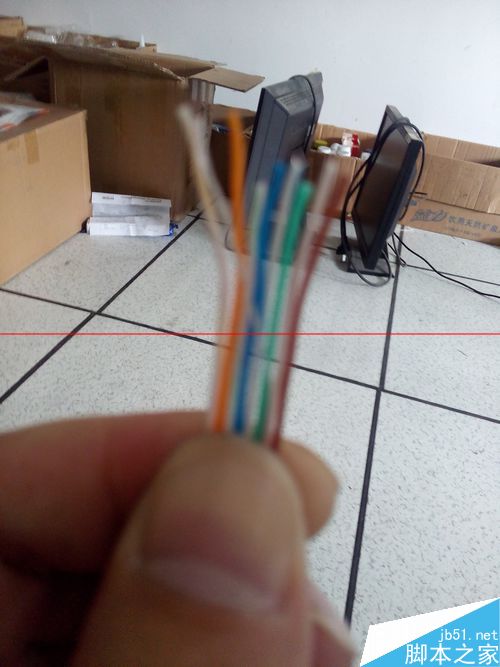

5、将双绞线按照568B接法,紧密排列在一起,并且要求末端到中端很直,顶端因为后面要剪掉,稍弯点无防。568B接法是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

568B网线怎么做?568B网线接法全程图解

6、将网线在适当的位置剪断,大约留1cm网线的位置剪断,这里要注意一下,留短了,网线8根芯被水晶头的铜片压不到,留长了压不到表皮,就空易断。

568B网线怎么做?568B网线接法全程图解

7、将网线插进水晶头,插的时候,注意有铜片的方向向上。

568B网线怎么做?568B网线接法全程图解

8、然后用网线钳用力的压好水晶头。

568B网线怎么做?568B网线接法全程图解

9、另一端也按照上面八步做好水晶头,然后我们用测线仪来测试一下吧,OK,请看下图,8根灯全亮,也无错序。

568B网线怎么做?568B网线接法全程图解

注意事项:568A接法和568B接法只有一点不同,就是把12和36线序对调一下就行了。
