影驰GeForce GTX 1060骨灰黑将显卡评测+拆解

影驰除了定位高端的名人堂和定位游戏的GAMER系列显卡以外，还划分出一个定位主流市场的将系列，最早出现在GeForce 9系列显卡上，随着时间的推移，现在将系列主要分为骨灰大将、骨灰黑将、大将、黑将、骁将、虎将6大系列，区别在于显卡频率、显存容量和用料等方面，我们今天要评测就是影驰GTX 1060骨灰黑将显卡，基于GP106-300核心设计，相比GTX 1060 6GB版本，在显存容量和SM单元上有所阉割，按理在3GB显存能够满足的应用中，性能应该会比较接近GTX 1060 6GB版本，接下来我们来看看3GB显存究竟够不够用？

GeForce GTX 1060 3GB公版核心频率1506MHz、Boost频率1708MHz和8Gbps显存频率，这与6GB版本是一致的，而影驰GTX 1060骨灰黑将拥有1556MHz核心频率、Boost频率1771MHz和8Gbps显存频率，虽然频率提升不大，但是在散热器规模和用料方面相对公版有所加强，这也符合骨灰黑将本身的主流定位。

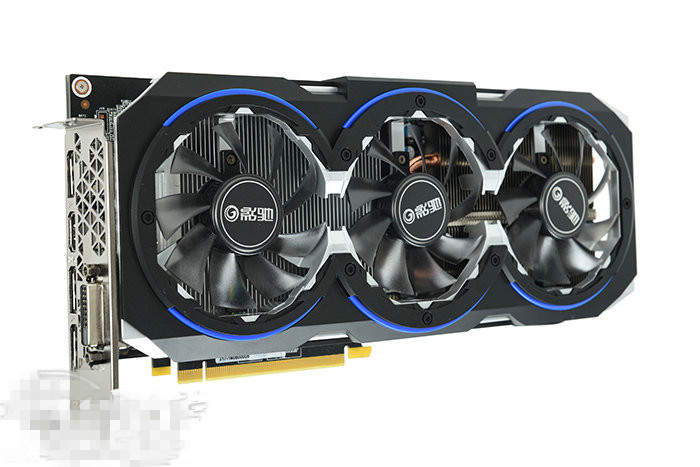

影驰GTX 1060骨灰黑将全长28.5CM，采用的是全新的TriSonic（音速）散热器，整体采用黑色的硬朗配色，在风扇附近还有灰色的模块和蓝色的条形点缀衬托，使得散热器的三个风扇格外显眼，另外在将系列的显卡中，每个散热器的风扇都会有贴有影驰的商标，这块影驰GTX 1060骨灰黑将也不例外，这暗喻着将系列的历史悠久。

每个风扇直径80CM，叶片数量每个风扇拥有9个，采用这种风扇的显卡在噪音、风压和风量方面的表现，可以做到更平衡，每个风扇采用三颗裸露的螺丝固定，想要清理灰尘也变得轻松方便，用户学习成本很低。

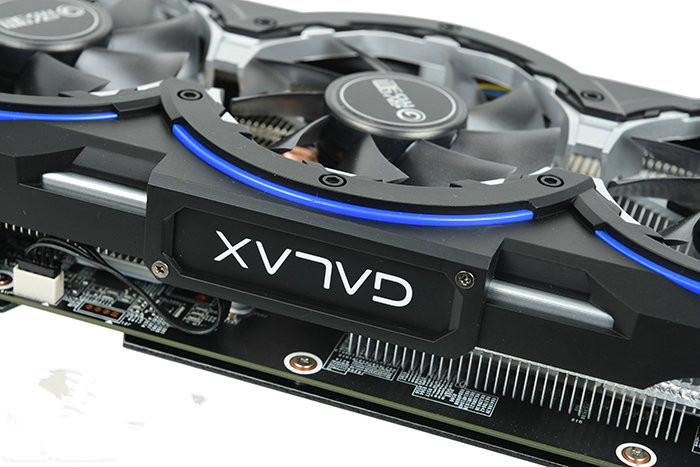

显卡顶部“GALAX”LOGO灯的设计，可通过影驰魔盘调节RGB颜色，同样如果想要关掉LOGO灯，拔掉PCB上面的4PIN供电接口或在魔盘中关闭都是可以的。

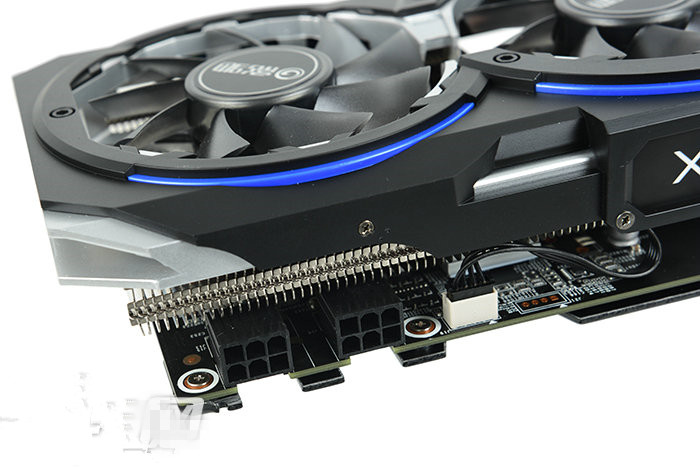

6Pin+6Pin的供电接口，相比公版单6Pin的供电有所加强，并且接口是反转的，这种设计是人性化的，要知道小编在测试的时候，拆装显卡是非常频繁的，这种反转设计在拆卸供电线的时候，可以做到一气呵成。

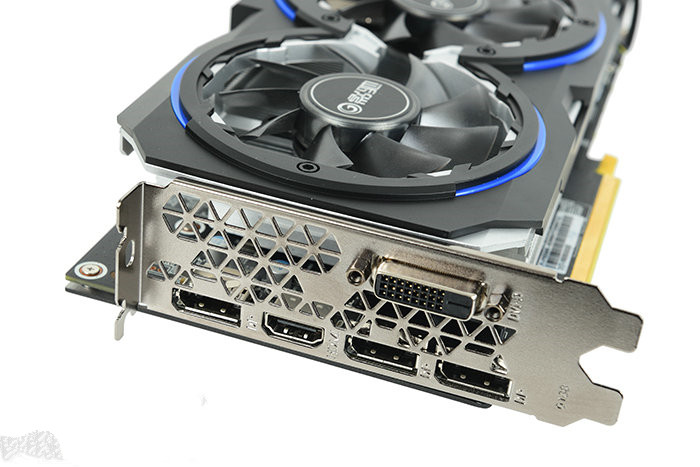

影驰GTX 1060骨灰黑将拥有1个DVI接口、一个HDMI接口、3个DP接口，可以实现多屏和4K/60Hz输出

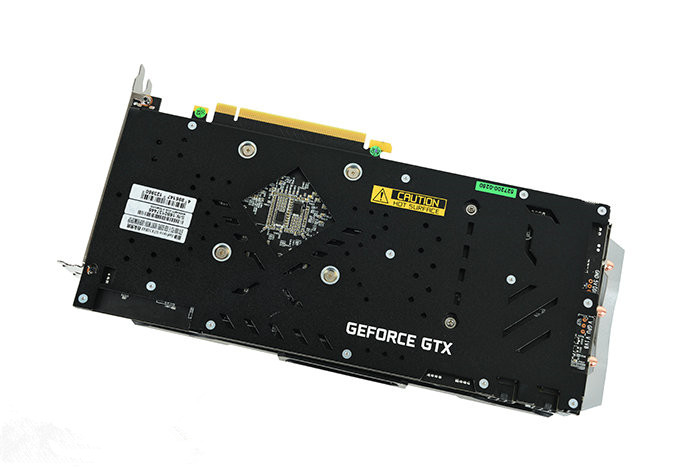

显卡的合金背板，具有稳固显卡辅助散热的作用，形成不同形状的开孔，并有标有“注意发热表面”的标语

影驰GTX 1060骨灰黑将拆解：5+1相供电

接下来我们对这块影驰GTX 1060骨灰黑将进行拆解，主要对全新的TriSonic散热器和PCB用料部分进行剖析。

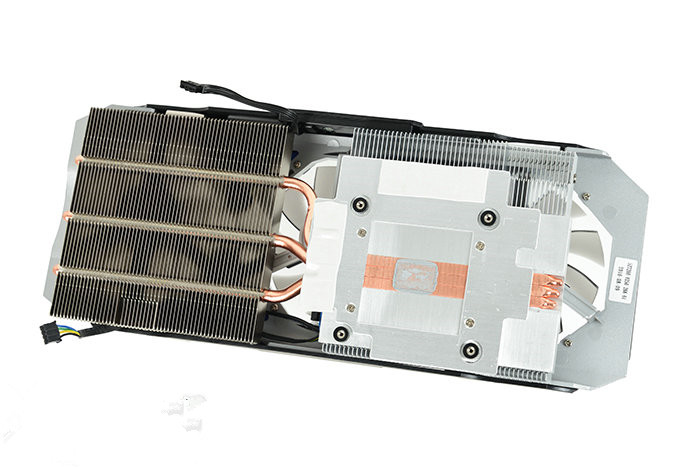

这一代的骨灰黑将采用全新的TriSonic(音速)散热器，散热规模采用了大量的散热鳍片和3条60mm热管回流焊工艺的结合，并且3条热管是直触到GPU核心部分可以迅速带走核心工作时的热量，同时在显存部分贴有导热垫可以起到辅助散热的作用。
