CATIA零件模型怎么切割曲面?

来源:番茄系统家园浏览:时间:2022-05-11 12:30:51

CATIA设计零件的时候,想要切割曲面是与零件相交的面,分为两种情况,一种是曲面完全穿过零件实体,另一种则比较复杂,需要先把曲面延伸到能完全穿过零件才能进行切割,下面我们就来看看这两种情况的解决办法。

软件名称:
CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)
软件大小:
4.18GB
更新时间:
2017-06-14

第一种情况:曲面完全穿过零件实体

1、当完全穿过零件实体时,直接进入到零件设计模块中,使用“基于曲面的特征”中的“切割”命令就能完成切割了。

CATIA零件模型怎么切割曲面?

2、使用“切割”命令时,箭头指向的那一侧实体将被保留,另一侧的实体将被切割掉。

CATIA零件模型怎么切割曲面?

3、切割后的零件几何体如下图所示。

CATIA零件模型怎么切割曲面?

第二种情况:

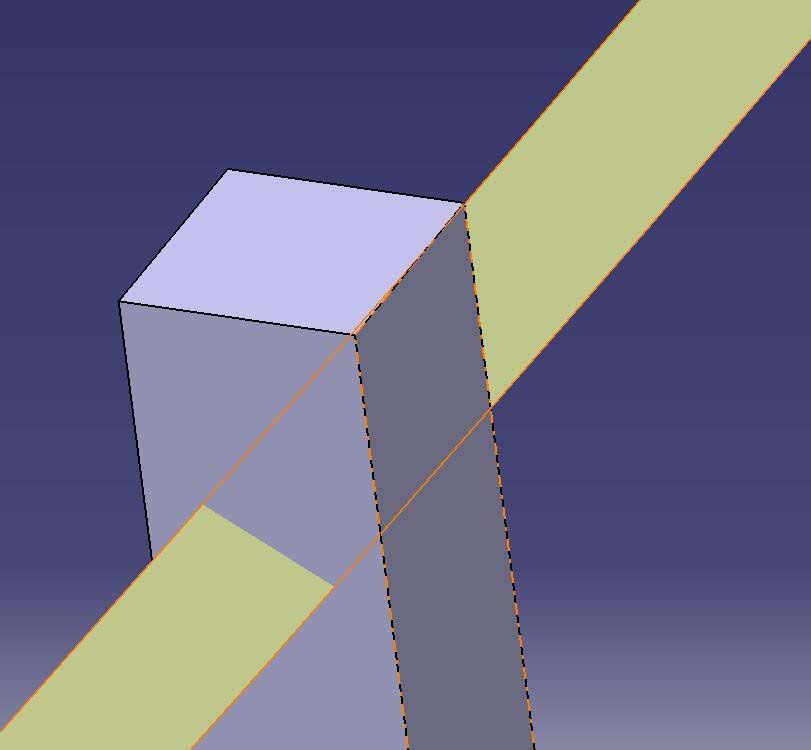

如果遇到没有完全穿过零件实体的情况又该怎么办呢?这时候就要用到工具栏“操作”中的“外插延伸”命令了。

CATIA零件模型怎么切割曲面?

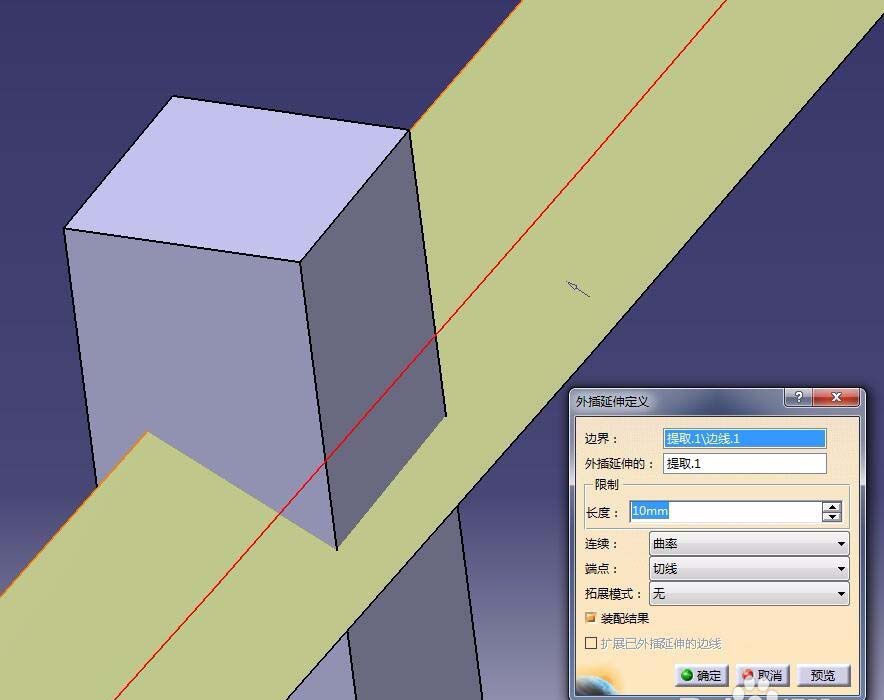

1、选择所要延伸的边,点击“外插延伸”命令,选择所要延伸的面,外插延伸定义中“连续”选择“曲率”,长度适当即可。

CATIA零件模型怎么切割曲面?

2、如图所示,两边延伸后切割曲面完全穿过零件几何体了。

CATIA零件模型怎么切割曲面?

3、这时候就可以按照前面步骤中的利用”切割”命令来进行切零件几何体了。如图所示是切好后的零件。

CATIA零件模型怎么切割曲面?

以上就是CATIA切割型面的教程,希望大家喜欢,请继续关注。
