UG怎么使用手工面铣绘制模型?

来源：番茄系统家园浏览：时间：2022-05-13 10:12:29

主要介绍UG NX的手工面铣的使用方法，在多台阶加工中，使用手工面铣可以更方便我们的程序设计。

软件名称：: 模具三维设计软件ug nx10.0 64位中文特别版(附安装教程+破解文件)
软件大小：: 3.3GB
更新时间：: 2019-01-21

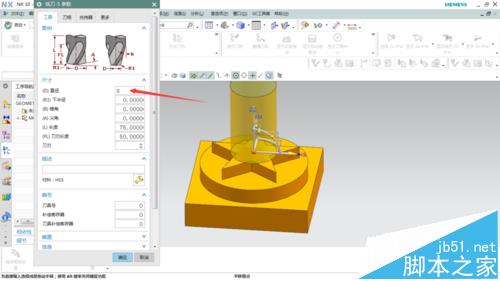

1、打开零件模型，进入到加工模块，以图中模型为例，创建一把直径为8的刀具。

UG怎么使用手工面铣绘制模型?

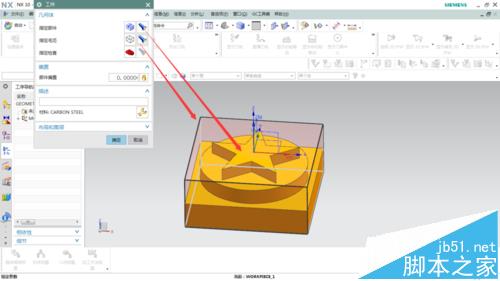

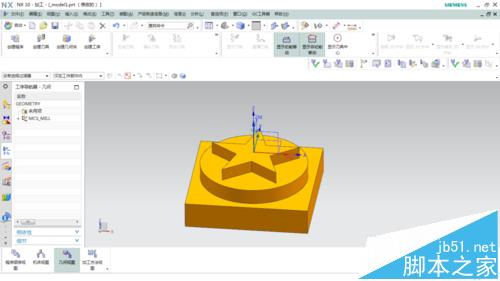

2、创建工件坐标系，如果在绘制模型的时候原有坐标本就留就顶平面上，可以直接利用模型坐标为工件坐标。接着设置几何体和毛坯体。

UG怎么使用手工面铣绘制模型?

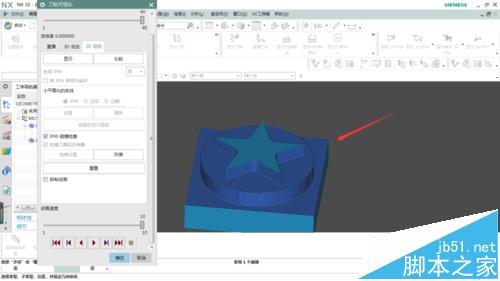

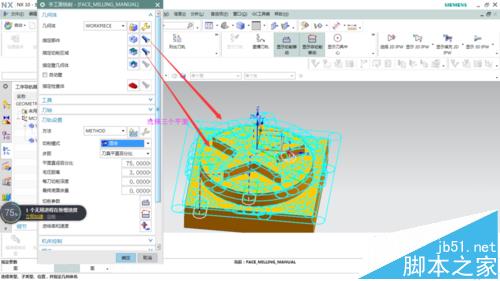

3、进入操作，选择手工面铣，指定切削区域为三个台阶面，部件为模型，生成刀路如图。进行确认仿真模拟效果如图。

UG怎么使用手工面铣绘制模型?

注意事项：

注意切削方式的选择，手工面铣和面铣功能有点相似，但方法略有不同。
