SolidWorks旋转凸台怎么建模轴承零件?

来源:番茄系统家园浏览:时间:2022-09-27 13:57:00

SolidWorks想要建模轴承零件,该怎么建模三维立体零件呢?下面我们就来看看详细的教程。

软件名称:
SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程)
软件大小:
14.0GB
更新时间:
2018-03-07

SolidWorks旋转凸台怎么建模轴承零件?

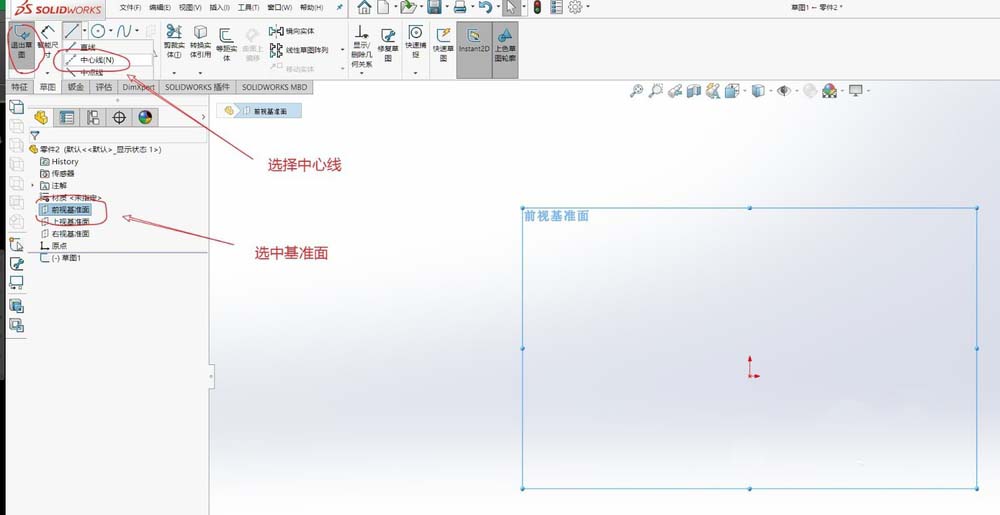

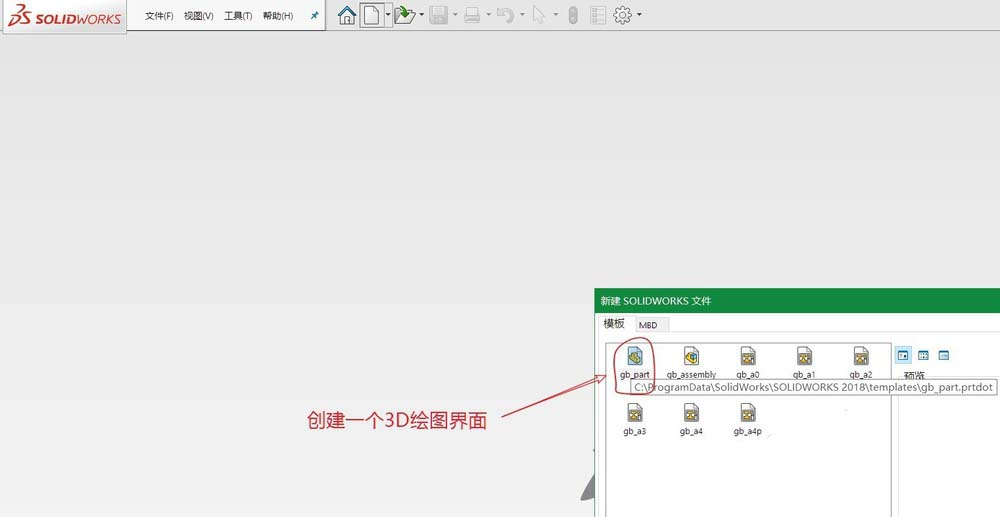

1、打开【SOLID WORKS】创建3D界面,选中一个基准面,选择草图 - 直线下拉 - 中心线;以原坐标点为中心点,画一条水平的直线

SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks旋转凸台怎么建模轴承零件?

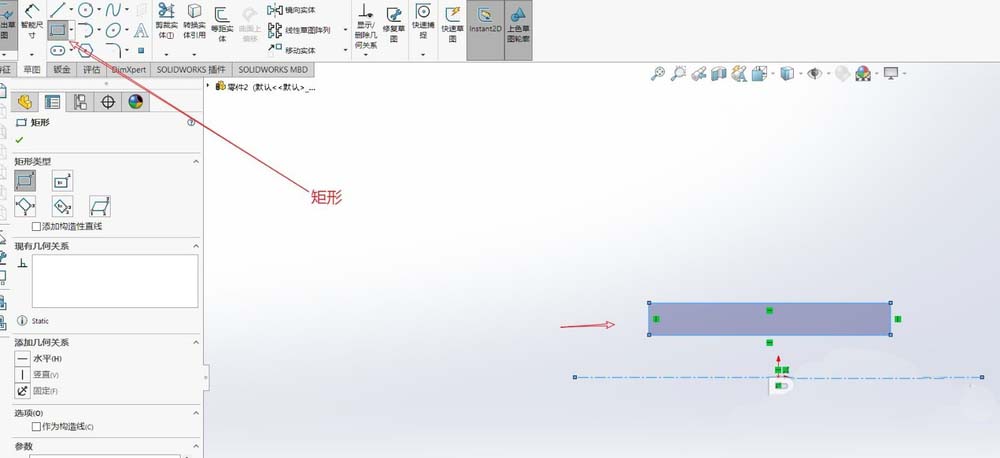

2、用【矩形】在中心点一边画一个矩形,如图;

SolidWorks旋转凸台怎么建模轴承零件?

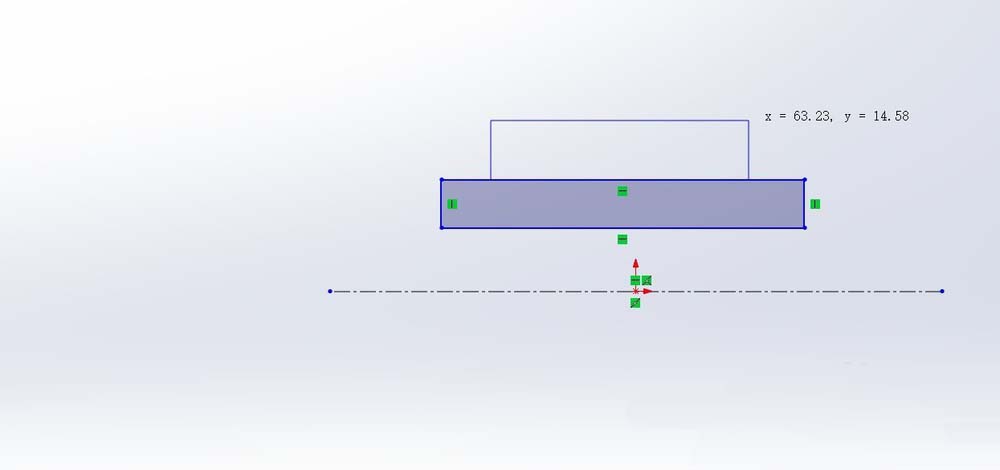

3、用【矩形】在前一个矩形边上再画一个小矩形,如图;

SolidWorks旋转凸台怎么建模轴承零件?

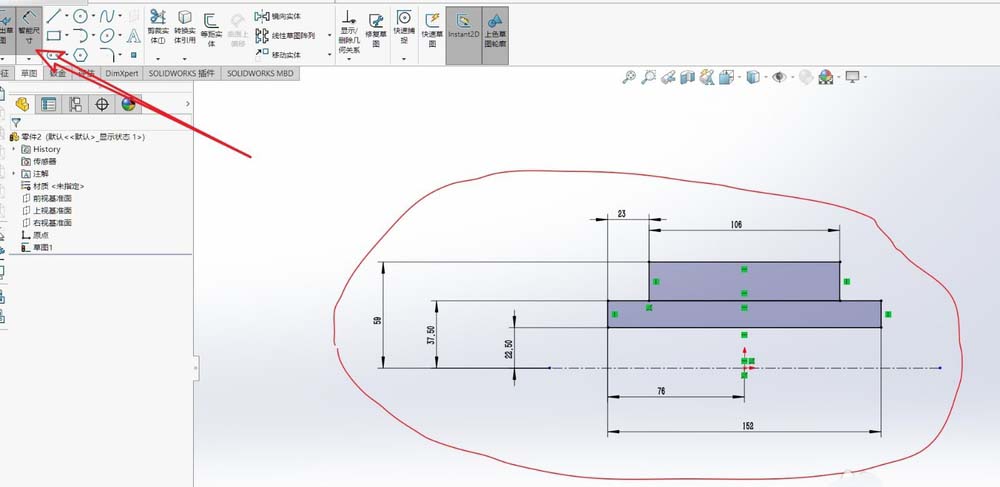

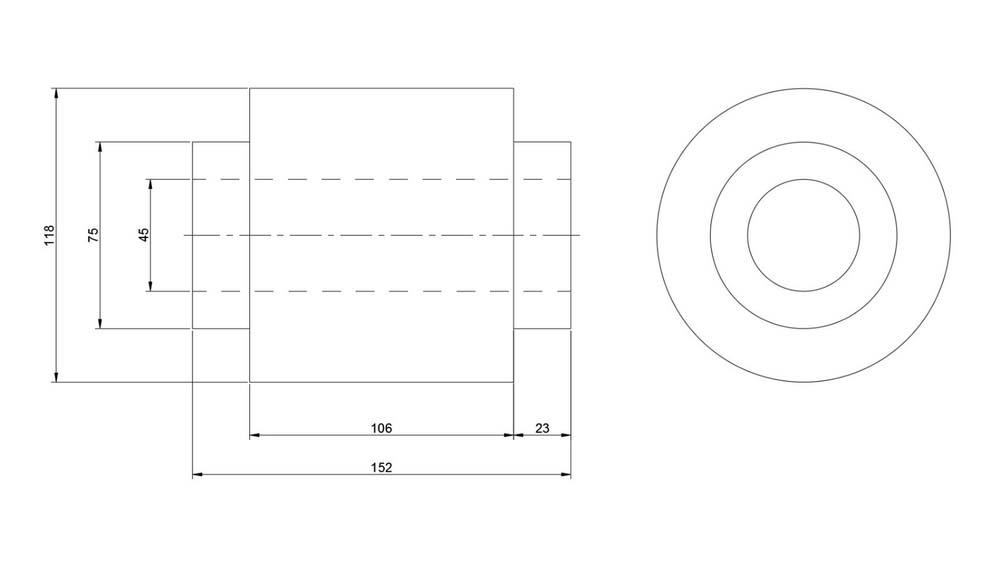

4、大概的图形已经出来,用智能尺寸来修改图形尺寸,把图形改成实际尺寸,如图;

SolidWorks旋转凸台怎么建模轴承零件?

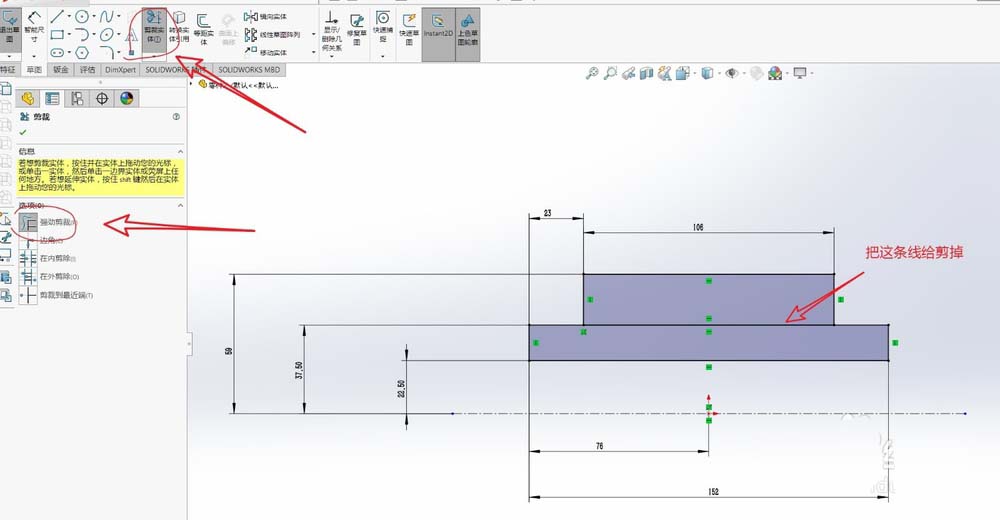

5、把多余的线段删除,选择【剪裁实体 - 强劲剪裁;如图

SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks旋转凸台怎么建模轴承零件?

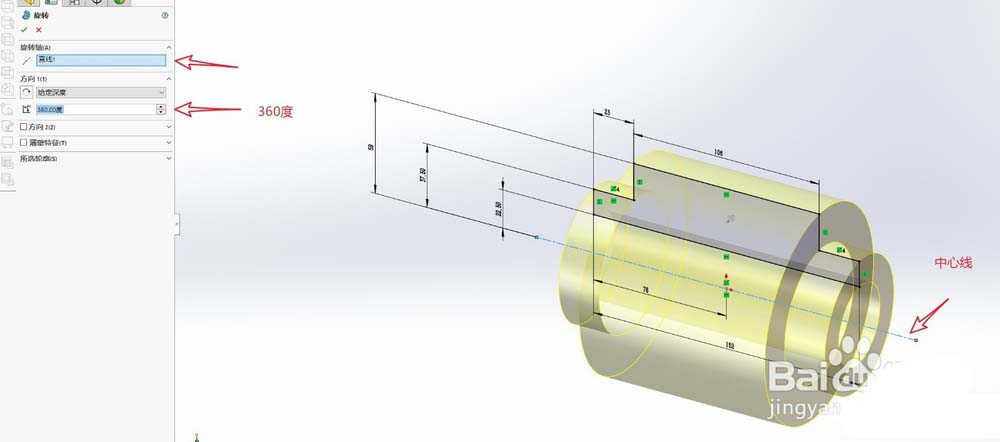

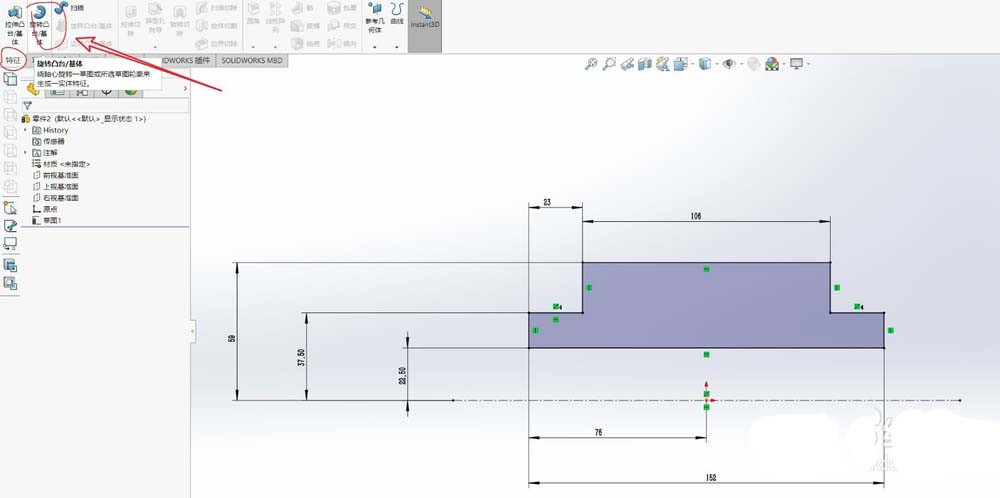

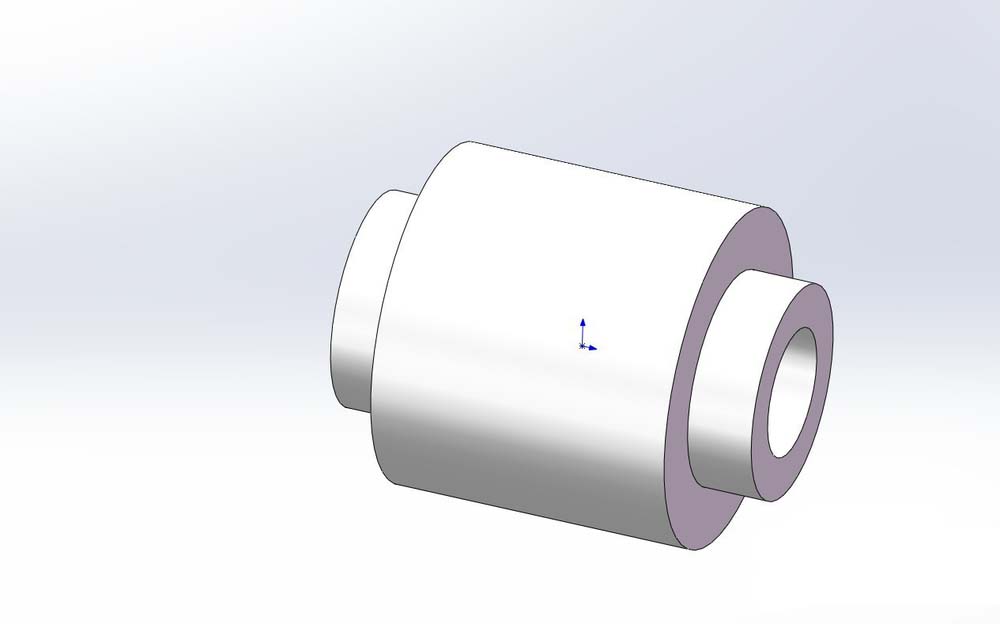

6、草图画好了,选择特征 - 旋转凸台,以中心线为旋转轴,角度为360度,点打勾,3d 图就画好了

SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks旋转凸台怎么建模轴承零件?

SolidWorks旋转凸台怎么建模轴承零件?

以上就是SolidWorks建模轴承模型的教程,希望大家喜欢,请继续关注。
