CATIA怎么将片体转换为实体?

来源:番茄系统家园浏览:时间:2022-08-12 13:55:28

今天我们就来看看CATIA从实体模型中抽取片体,然后对片体进行操作,最后将片体转换为实体的过程,详细教程请看下文介绍。

软件名称:
CATIA V5-6R2013 64位 简体中文特别版(附安装破解教程)
软件大小:
1.71GB
更新时间:
2017-06-22

CATIA怎么将片体转换为实体?

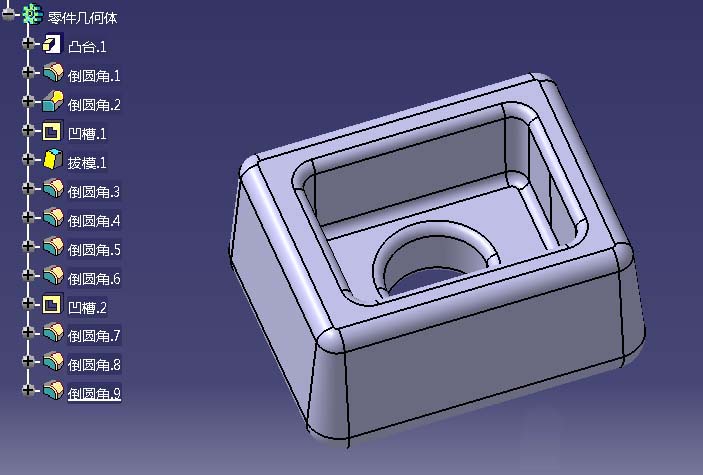

1、首先用CATIA软件打开需要曲面操作的模型零件。

CATIA怎么将片体转换为实体?

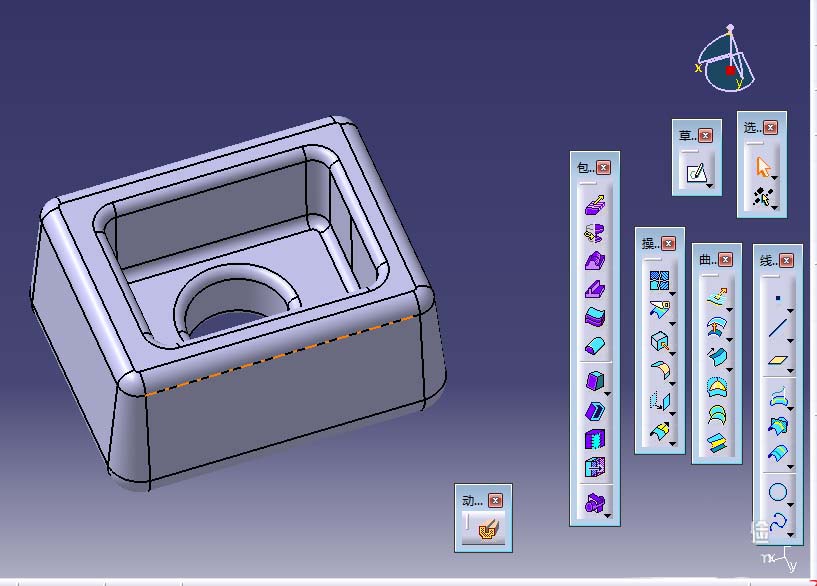

2、进入创成式外形设计模块。在开始菜单栏选择:开始-形状-创成式外形设计(CATIA的曲面应用模块很多,各有特点,一般都是互相切换使用,其中最常用的就是创成式)。

CATIA怎么将片体转换为实体?

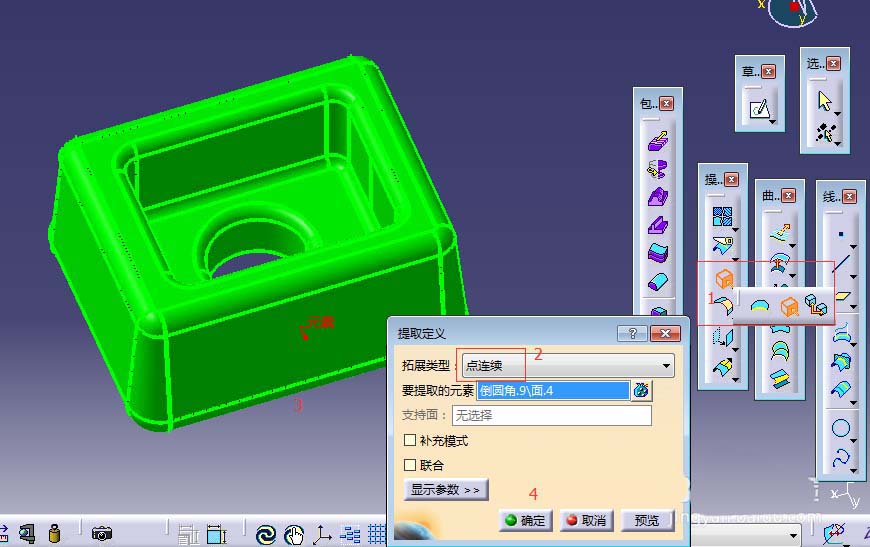

3、从实体中提取面。我们先使用“提取”命令,按图示1、2、3、4步骤操作后,得到一个该零件的曲面模型(此时可以在操作树下面看到有一个提取操作),但此时该模型还是一个整体的面,需要打散后才能编辑曲面。

CATIA怎么将片体转换为实体?

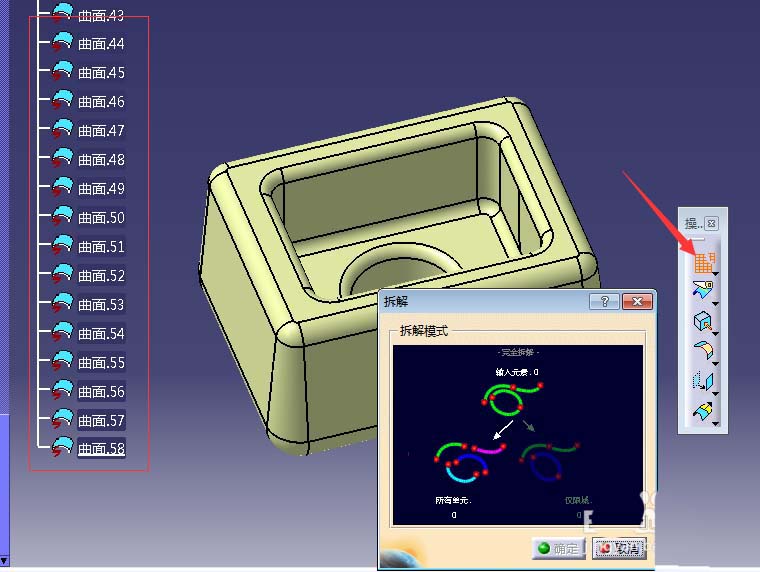

4、分解曲面。使用图示分解命令将整体的曲面模型分解成一个个面体,此时可从树状图中看到多了很多单独的面,并且可以对其中任意一个面单独编辑。从形状树中隐藏掉实体和整体曲面部分。

CATIA怎么将片体转换为实体?

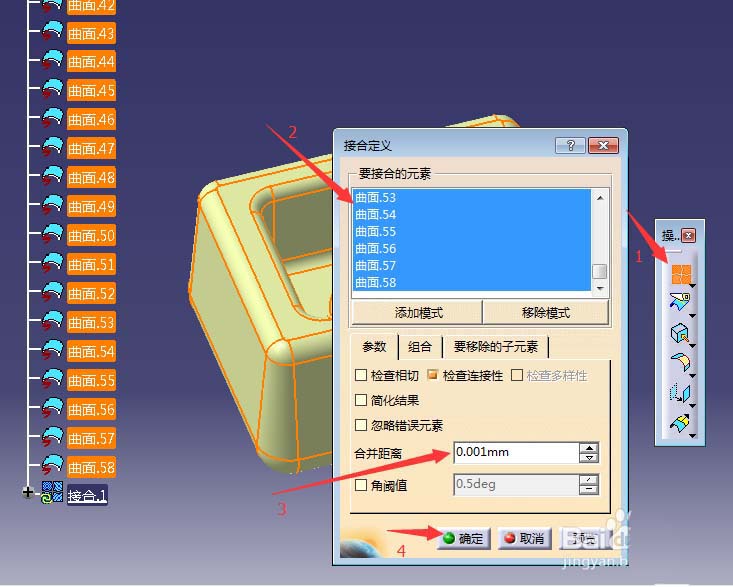

5、接合曲面。对分散的片体编辑完后,需要将这些片体接合成一个整体才能生成实体模型。按图示步骤操作即可。如果模型很复杂难以接合成整体,可将步骤3中的合并距离容差设置为0.1。

CATIA怎么将片体转换为实体?

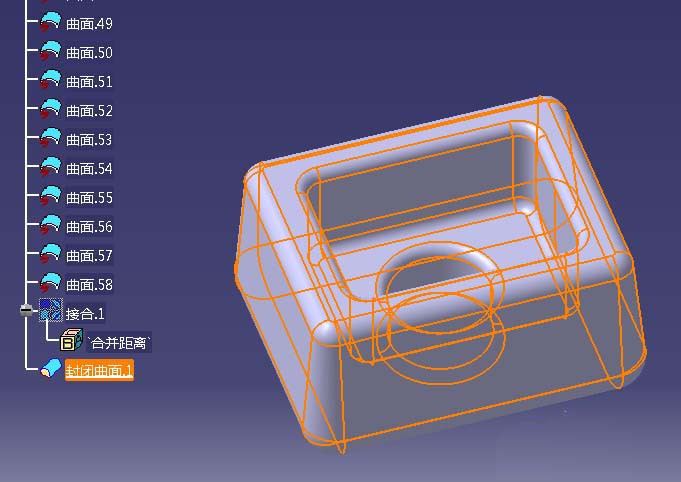

6、实体化。点击开始菜单栏,转到零件设计模块,再点击:插入、基于曲面的特征、封闭曲面命令。使用该命令即可将之前的片体生成实体。最后在形状树中除最后一步封闭曲面特征外,其他特征都隐藏掉。

CATIA怎么将片体转换为实体?

以上就是CATIA片体转换为实体的教程,希望大家喜欢,请继续关注。
