UG怎么使用扫掠命令绘制弯曲物体?
ug三维制图软件的学习主要是首先学会命令的应用,通过经常的练习,从而达到熟练使用的过程,作为初学者不要担心自己绘制方法不够快捷,等到精通了,自然就知道了怎样绘制比较快。
- 软件名称:
- UG NX(三维模具设计软件) v4.0 中文版特别版
- 软件大小:
- 623.8MB
- 更新时间:
- 2014-04-07

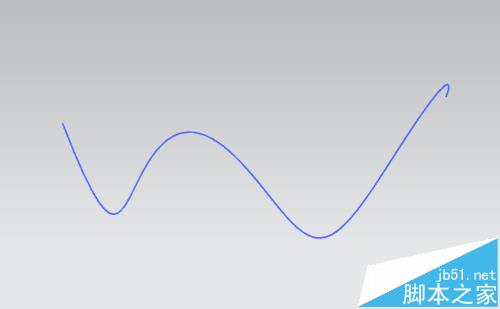

1、我们以圆形随着曲线的扫掠为例进行绘制。那么扫掠到底是什么意思,图形沿着引导线进行绘制,而图形相当于一个截面,同时绘制过程引导线需要与直线的所在平面需要是垂直的。首先打开草图绘制一条曲线

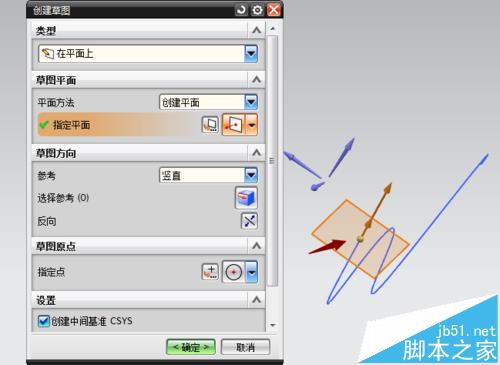

2、以曲线的一端点建立平面,端点与平面呈垂直状态。通过点的方式创建平面。

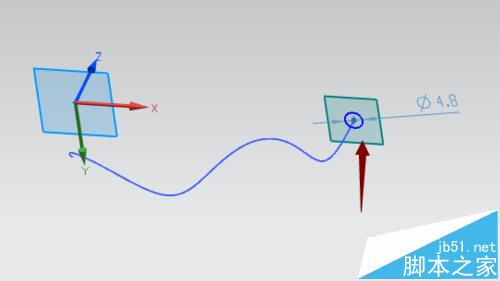

3、建立好平面,在草图平面上绘制圆形。

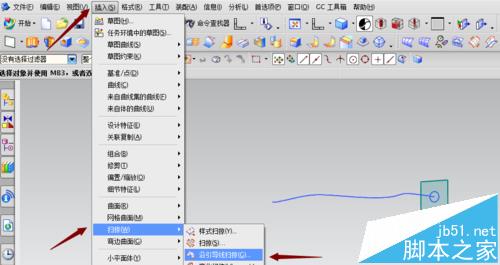

4、绘制完成后,退出草图界面。在ug操作界面菜单栏里点击插入命令,找到扫掠命令,然后找到沿引导线扫掠。

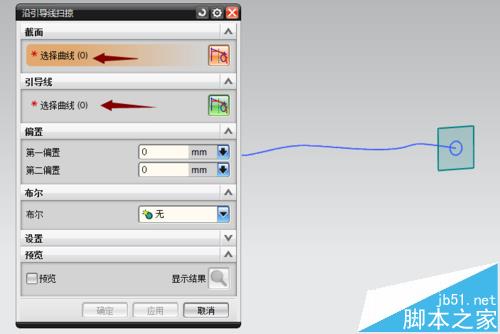

5、点击沿引导线扫掠,弹出,弹出沿引导线扫掠对话框,需要做的就是,选择要扫掠的截面和选择要沿着哪条引导线进行扫掠

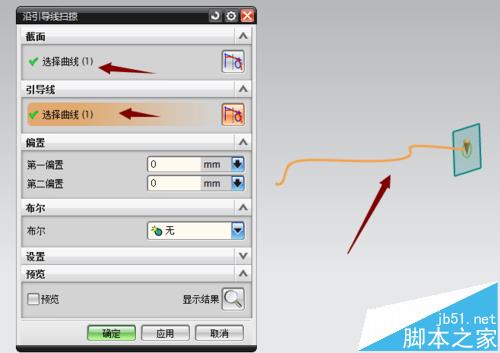

6、截面选择圆形,引导线选择曲线,选中状态是前面都标记了对号,不需要设置偏置状态。

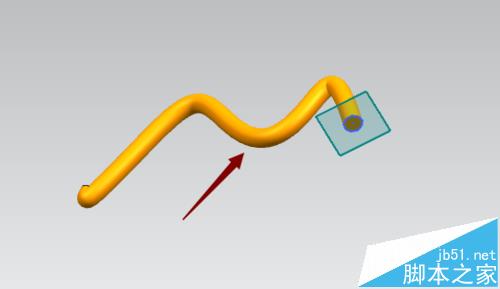

7、点击预览或显示效果,进行预先确认,如果无问题点击确定,即完成了

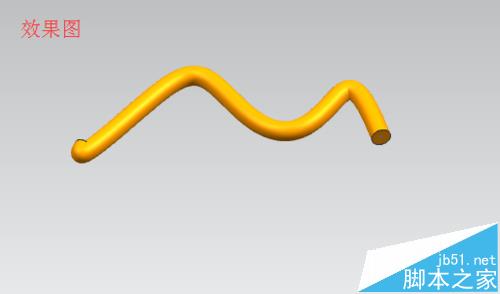

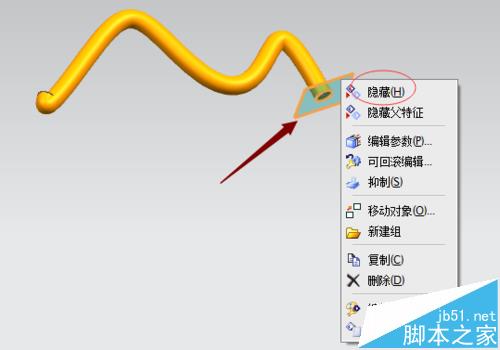

8、点击平面和草图成橘黄色状态,然后右击右键,选择隐藏,将平面和草图图形进行隐藏
