proe中创建的水杯没有绘制把手,想要将水杯把手添加上,该怎么添加呢?下面我们来看看详细的教程。

软件名称:
proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)
软件大小:
667.5MB
更新时间:
2015-04-08

proe水杯怎么添加把手? proe水杯把手的绘制方法

1、打开proe,新建一个水杯的杯体,用旋转命令即可。

proe水杯怎么添加把手? proe水杯把手的绘制方法

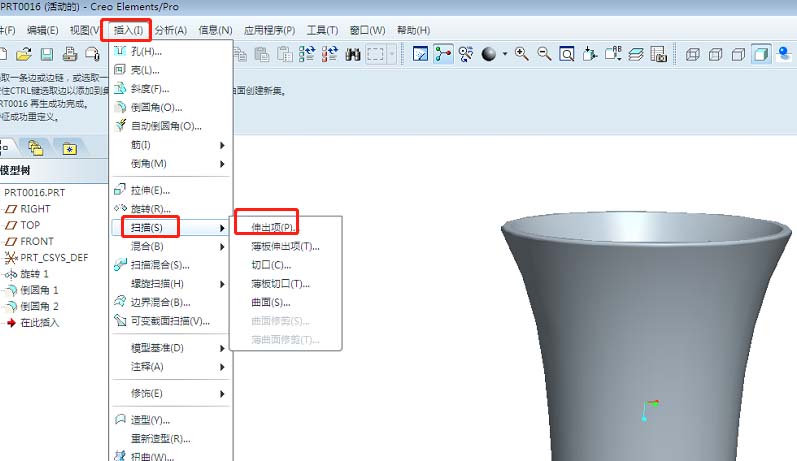

2、依次点击插入-扫描-伸出项

proe水杯怎么添加把手? proe水杯把手的绘制方法

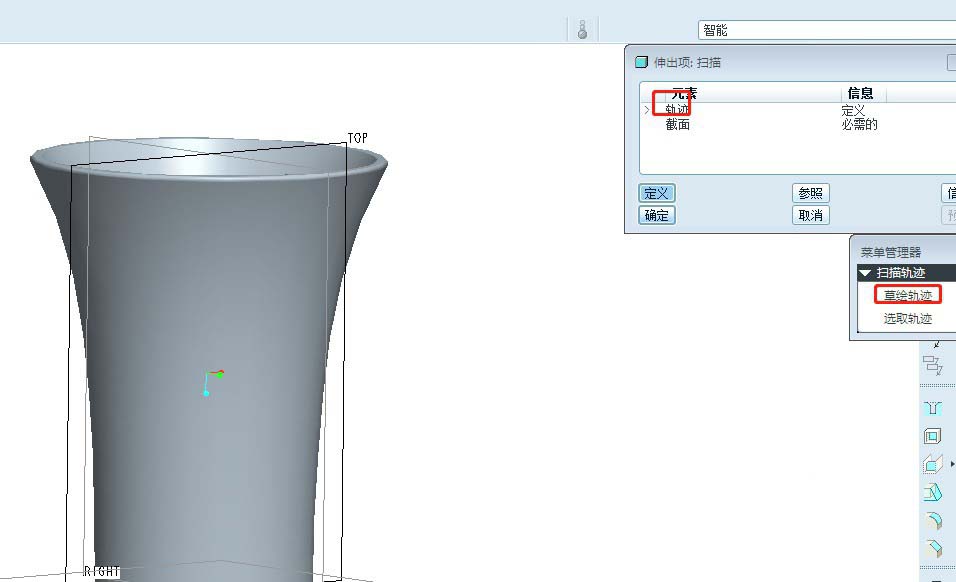

3、我们先做第一项轨迹,轨迹选草绘轨迹,选取放置平面,进入草绘。

proe水杯怎么添加把手? proe水杯把手的绘制方法

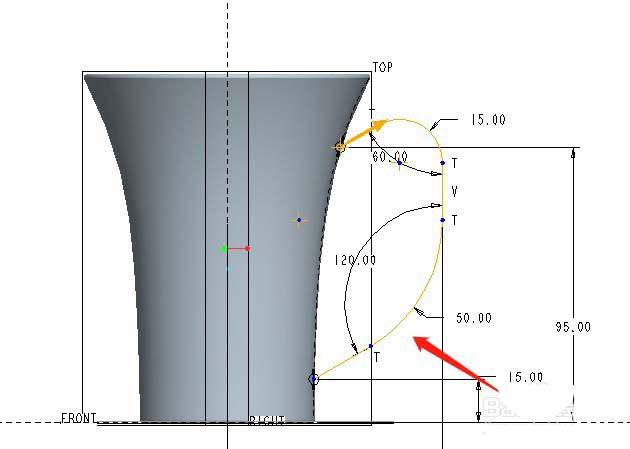

4、绘制一个轨迹出来,如图所示。形状尺寸可根据自己的杯子设计。然后点击草绘的完成,然后点击完成,然后进入截面

proe水杯怎么添加把手? proe水杯把手的绘制方法

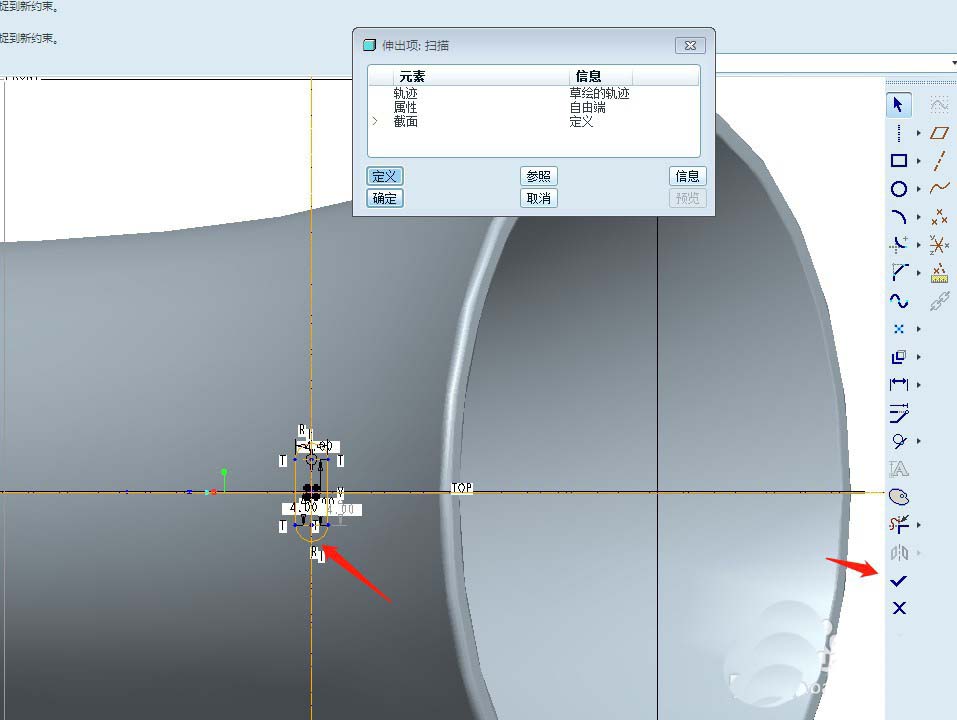

5、绘制把手的横截面,绘制完成之后,点击草绘完成,然后点击确定

proe水杯怎么添加把手? proe水杯把手的绘制方法

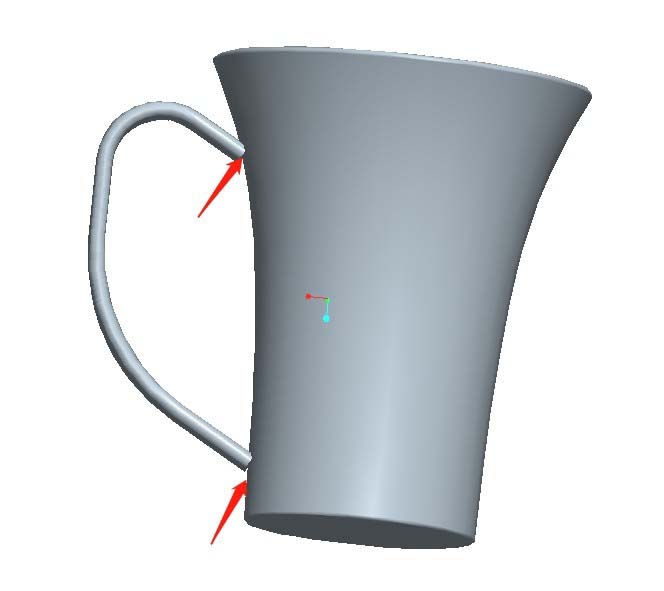

6、这时你会发现把手两端没有封闭,下面我们来调整一下

proe水杯怎么添加把手? proe水杯把手的绘制方法

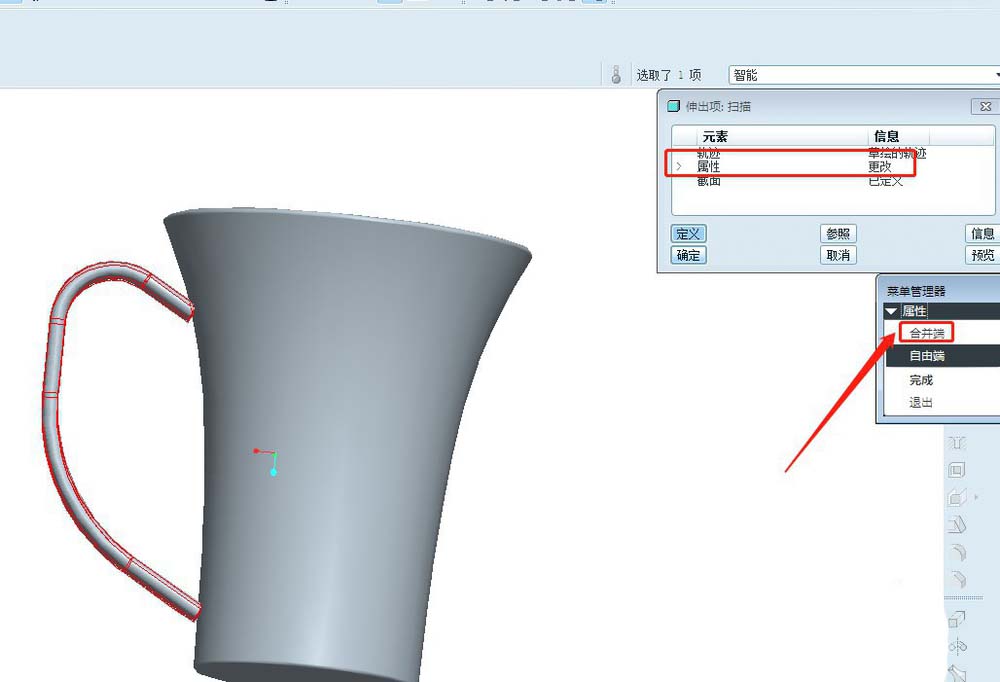

7、我们进入扫描伸出项的编辑定义,点击属性,然后选择合并端

proe水杯怎么添加把手? proe水杯把手的绘制方法

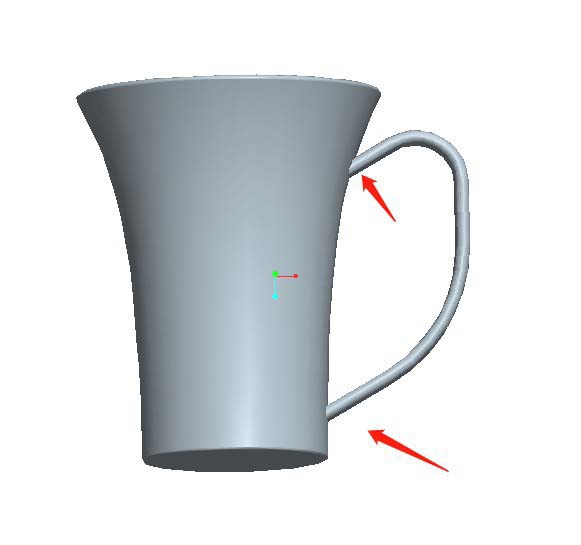

8、现在把手的两端就好多了

proe水杯怎么添加把手? proe水杯把手的绘制方法

以上就是proe水杯把手的绘制方法,希望大家喜欢,请继续关注。
