Boson Netsim(网络模拟软件)

Boson NetSim是一款非常优秀的网络模拟软件。软件可以创建从简单家庭网络到大型复杂网络的几乎所有内容。您可以使用各种不同的配置轻松创建网络场景。它还集成了数据包动画，可以让您查看数据包如何通过有线和无线网络传输的图形表示。

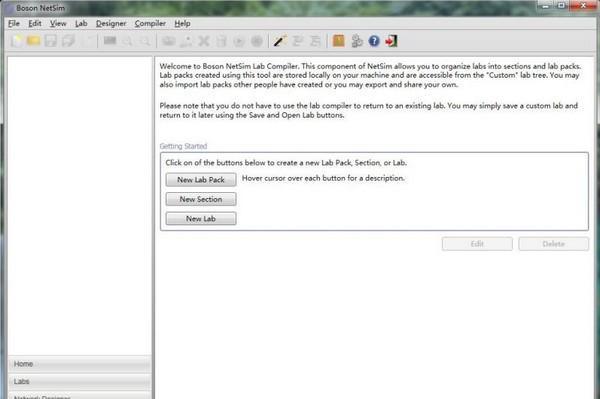

软件截图1

基本简介

Boson Netsim 10是一个非常方便和强大的网络模拟应用程序，它已经被开发出来让你建立简单和复杂的网络结构，它也可以用来分析它们的效率。它可以评估网络的可靠性，显示与系统行为和可能发生的问题相关的信息。

在这款全新的Boson Netsim 10中可以创建从简单家庭网络到大型复杂网络的几乎所有内容。您可以使用各种不同的配置轻松创建网络场景，包括从简单工作站到服务器和传感器、路由器或ATM交换机的所有类型的设备。

它允许您更改每个设备的属性，并查看对整个网络布局的影响。您可以从用户界面内或通过使用命令控制台运行模拟，它还可以显示到达时间、排队时间有效负载以及可能的错误原因，这些错误导致了所有数据包在节点间传输，并创建了有关所有事件的报告。它还集成了数据包动画，可以让您查看数据包如何通过有线和无线网络传输的图形表示。

软件特色

1、绘制网络拓扑图

2、查看网络设备的配置信息

在实际网络中，把计算机连接到交换机上后，还应该对计算机进行必要配置，比如安装TCP/IP协议、设置计算机名、工作组名、IP地址、子网掩码、默认网关等。设置好后，通过“网上邻居”可以访问到其它计算机上的共享文件。但Boson模拟器没有这些功能，应该认为其中的所有设备已经做过了这些必须的配置。

3、查看PC机的配置信息

4、检查PC机间的通讯情况

5、实验的保存和装入，Boson NetSim可以把本次实验保存起来，供以后使用

Boson Netsim 10完美破解版

常用命令

1、路由器配置模式及其转换

路由器的几种配置模式：

1) 用户模式(user mode) router>

2) 特权模式(privileged mode) router#

3) 全局配置模式(golbal configuration mode): router(config)#

4) Setup模式(setup mode)：

5) ROM Monitor 模式(ROM Monitor Mode): > 或rommon>。

6) RXBoot模式(RXBoot mode)： Router

(注：前3种模式是该实验需要用到的)

7) 用户模式(user mode)：该模式下只能查看路由器基本状态和普通命令，不能更改路由器配置。此时路由器名字后跟一个“>”符号，表明是在用户模式下。如：router>

8) 特权模式(privileged mode)：该模式下可查看各种路由器信息及修改路由器配置。在用户模式下以enable命令登陆，此时“>”将变成“#”，表明是在privileged mode .如：router#

9) 全局配置模式(golbal configuration mode):该模式下可进行更高级的配置，并可由此模式进入各种配置子模式。其提示符如：router(config)#

10)Setup模式(setup mode)：该模式通常是在配置文件(configuration file)丢失的情况下进入的，以进行手动配置。在此模式下只保存着配置文件的最小子集，再以问答的形式由管理员选择配置。

11) ROM Monitor 模式(ROM Monitor Mode):当路由器启动时没有找到IOS时，自动进入该模式。提示符为> 或rommon>。

12)RXBoot模式(RXBoot mode)：该模式通常用于密码丢失时，要进行破密时进入。其提示符如：Router

路由模式之间的转换：

Router>enable //由user mode 进入privileged mode

Router#configure terminal//由privileged mode进入global configuration mode

Router(config)#

Router(config)#interface e0//可能是e0，也可能是f0，可以通过show interface 查看Router(config-if)#

2、组合键编辑

Ctrl+A：光标回到命令行的最开头

Ctrl+E：光标回到命令行的最后

Ctrl+B：光标向左移一个字符位置

Ctrl+F：光标向右移一个字符位置

Ctrl+P(or 上箭头)：使用上一条用过的命令，免去键入麻烦。

Ctrl+N(or下箭头)：使用下一条用过的命令。(必须使用过Ctrl+P或上箭头后才可用)

Ctrl+Z：(在其他模式下)保存设置并退出到特权模式

可以使用terminal no editing来使组合键失效，要使组合键重新生效，可用terminal editing命令

注：Tab键的功用：完成一个命令的输入。在超级终端中，可能不支持某些组合键。

3.一些常用的状态查询命令(在特权模式下输入命令)

show version 查看IOS版本号，已启动时间，flash中的IOS的文件名，router里面共有什么的端口，寄存器的值等等。

show proto col 显示与IP 有关的路由协议信息。各个端口的情况。

show flash 查看flash中的内容，IOS的长度，文件名，剩余空间，总空间。

show running-config 查看路由器当前的配置信息。

show startup-config 查看nvram 中的路由器配置信息。show interface 查看路由器上的各个端口的状态信息。(很多重要信息)

show controller 查看接口控制器的状态，可看到连接的是DTE还是DCE

show history查看history buffer 里面的命令列表

show controller s0 查看s0是DCE口还是DTE口

show ip route 查看路由器的路由配置情况

show hosts 查看IP host 表

4.配置路由器

1)按拓扑结构图给路由器命名//以Router1为例

命令：Router# config t//“config terminal”的简写，进入全局配置模式

Router(config)# hostname Router1// 把该路由器命名为Router1

注：如果名字含有空格的话，要用双引号括起来。

2)路由器的IP配置(其中包括以太网口配置和串口的配置)

命令：Router(config-if)# ip address

配置以太网口：//以Router2为例

命令：Router2# config t

Router2(config)# int e0 // 如果是快速以太网口则输入：int f0

Router2(config-if)# ip address 192.168.3.1 255.255.255.0//配置以太网口

Router2(config-if)# no shut// 启用该以太网口

注：配置路由器的串口要区分是DCE口还是 DTE口。例如观察s0哪种接口，可以在特权模式下输入命令：show controller s0

配置串行DCE：//以Router2为例，并且还要配置s1

命令：Rouer2 # config t

Router2(config)# int s0

Router2(config-if)# clock rate 56000// 配置时钟

Router2(config-if)# bandwidth 56//设置接口带宽，可选配置

Router2(config-if)# ip address 192.168.2.1 255.255.255.0

Router2(config-if)# no shut // 启用该串行口

配置串行DTE：// 以Router1为例

命令：Rouer1 # config t

Router1(config)# int s0

Router1(config-if)# bandwidth 56(可选配置)

Router1(config-if)# ip address 192.168.2.1 255.255.255.0

注：DCE 和 DTE 配置区别：DCE 要配时钟，而DTE 则不必。

boson netsim 主机怎么配置IP

ipconfig /ip 192.168.0.2 255.255.255.0

这个可设IP地址与子网掩码。

ipconfig /dg 192.168.0.1

这个可设网关。
