iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

来源:番茄系统家园浏览:时间:2023-02-27 08:29:24

  昨日,苹果官网上架了新款16GB iPod touch5,此次新版本除了容量不一样,还增加了500万像素的iSight后置摄像头,此外其余地方与32GB 和64GB版本的 iPod touch 基本相同。来看一下国外知名拆解网站iFixit的详尽拆解过程吧。

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

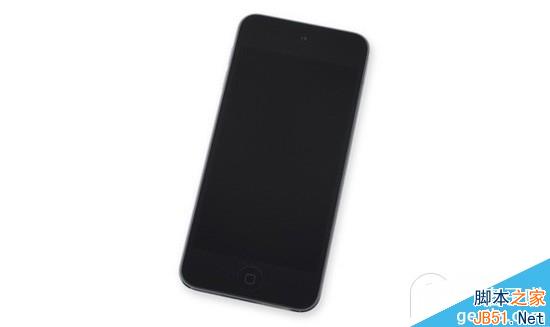

  首先,我们了解一下设备的基本配置:

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤


  4寸 Retina 显示屏,支持多点触控 IPS 技术

  802.11a/b/g/n Wi-Fi + 蓝牙4.0

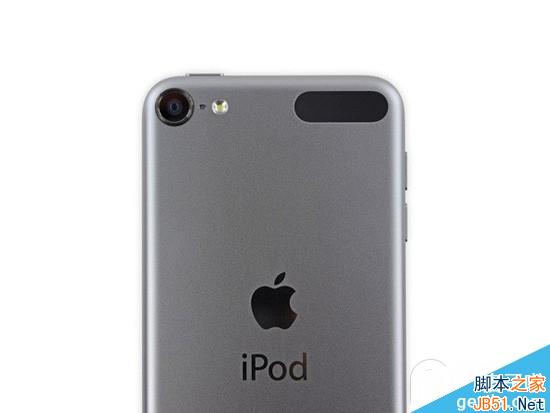

  500万像素,1080p iSight 相机,支持 LED 闪光灯,光圈 f/2.4。前置 FaceTime 120万相机,支持录制30帧每秒的720p视频

  三轴陀螺仪+加速度传感器

  16GB 闪存

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

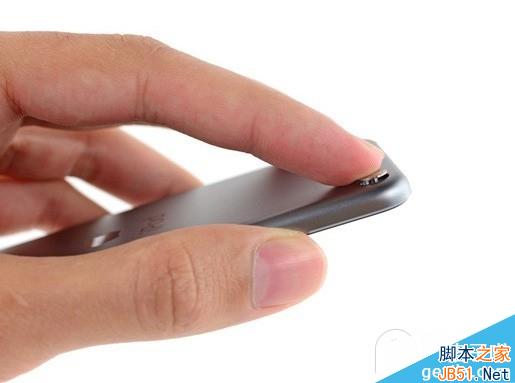

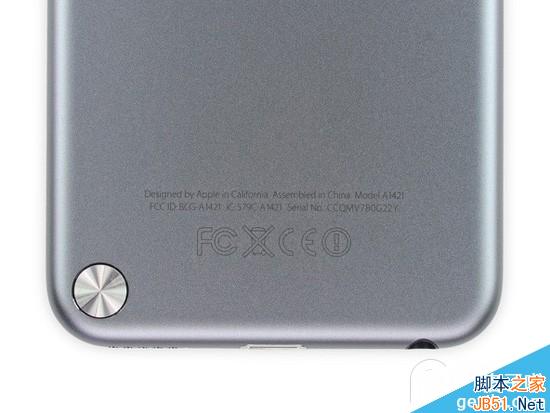

  2014款16GB 第五代 iPod touch 开始支持腕带,不过腕带需要单独购买。设备型号为 A1421。型号与32GB 和64GB 的 iPod touch 相同。

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤
iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

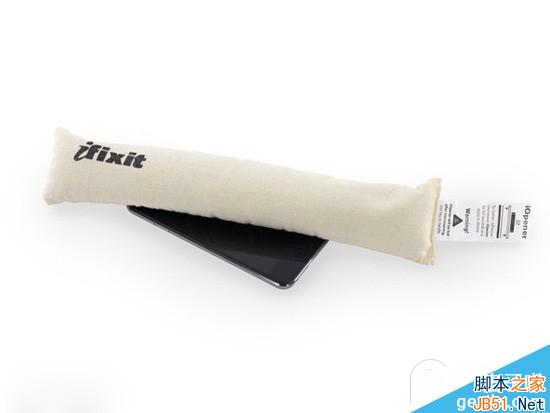

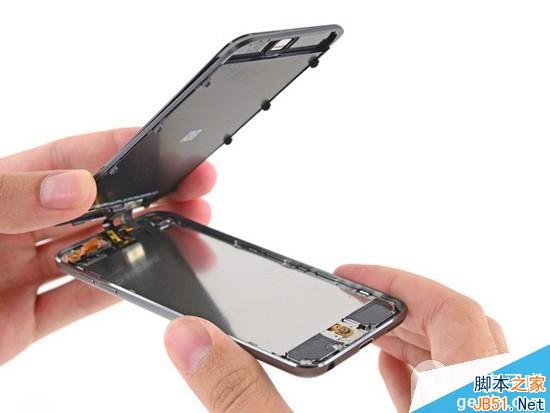

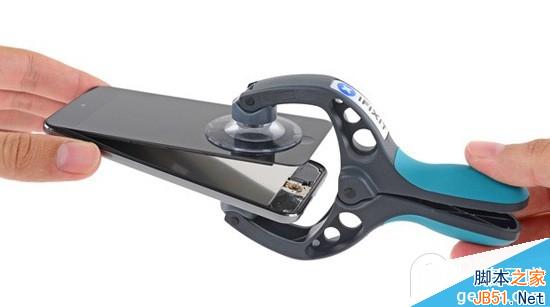

  加热屏幕并通过专业设备打开

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤
iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤
iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

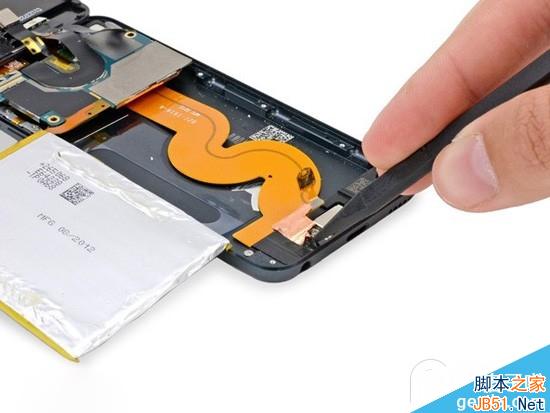

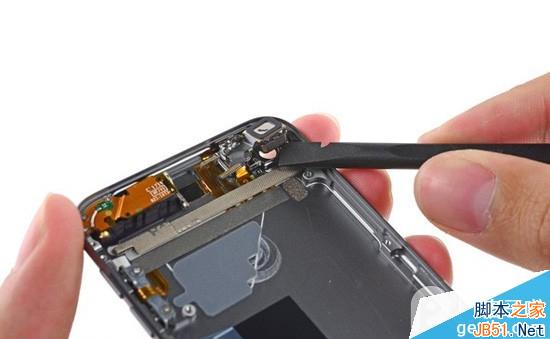

  第一个改变:耳机插孔没有胶带覆盖。下面是大容量 iPod touch 中的胶带遮蔽

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤
iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

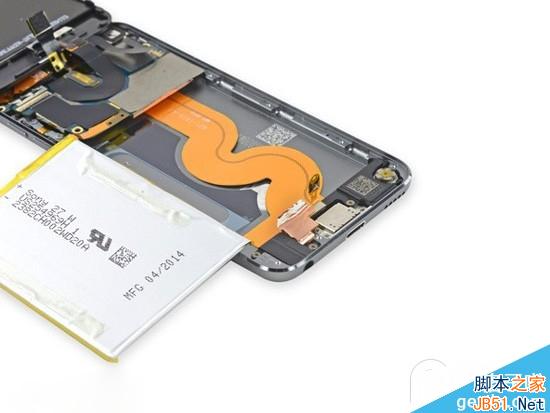

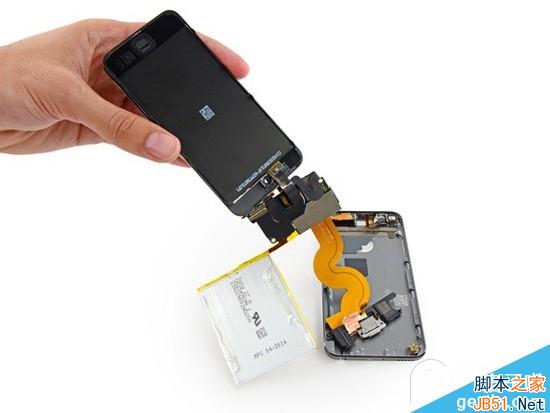

  主板、前置摄像头、电池、Lightning 连接器、耳机孔、扬声器和 Home 键全部焊接在一起

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

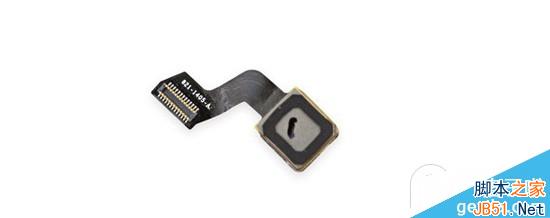

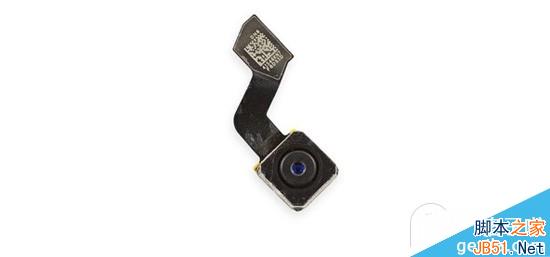

  将 iPod touch 的摄像头组件拆下

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

  这款摄像头组件与其它 A1421设备相似,采用五组镜片和混合 IR 滤镜,光圈为 f/2.4。可以拍摄500万像素照片或者录制30帧每秒的1080p视频

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤
iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

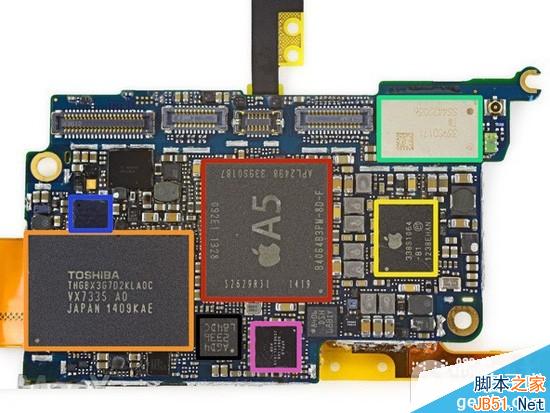

  这就是 iPod touch 的主板了,芯片包括:

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

  红色:苹果 A5双核处理器,4Gb(512MB)尔必达移动 DDR2内存

  橙色:东芝 THGBX3G7D2KLA0C 128Gb(16GB)NAND 闪存

  黄色:苹果338S1064-B1 电源管理 IC

  绿色:Murata 339S0171 WiFi 模块

  蓝色:博通 BCM5976 触控屏控制器

  粉色:338S1146 苹果/Cirrus 音频解码器

  黑色:意法半导体 AGD4 2336 L84DC 低能耗三轴陀螺仪

  主板背面的芯片包括:

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

  红色:德州仪器 343S0628 触控屏控制器

  橙色:意法半导体 8406 DSH 08BIY

  黄色:恩智浦 NXP 半导体 1608A1显示屏接口控制器

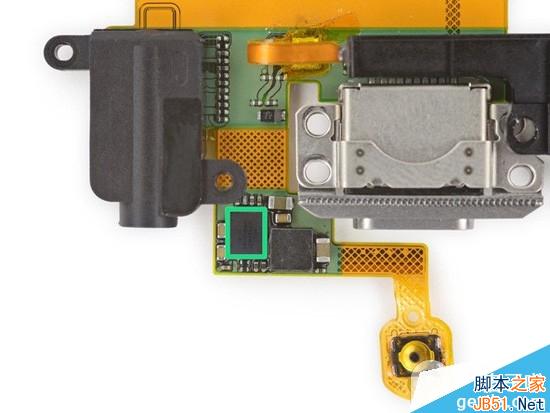

  隐藏在 Lightning 连接器和耳机孔之间的是:

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

  绿色:苹果338S1077 Cirrus 音频解码器

iPod touch5做工怎么样 16GB iPod touch5最全拆解内部详细步骤

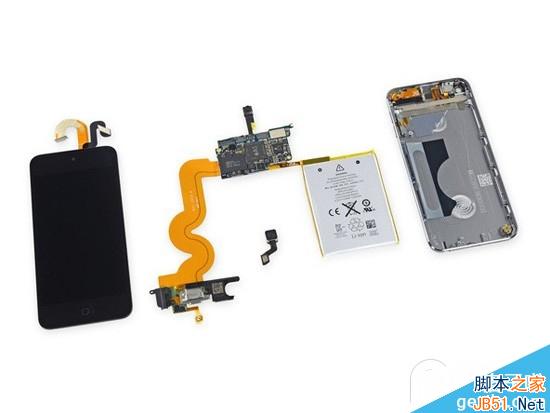

  拆解完毕。 16GB 2014款第五代 iPod touch 内部没有太大改变,维修依然非常困难。当然更换组件并非不可能。很多组件都焊接在一起。iPod touch 外部没有任何螺丝,各种卡扣和粘合剂让设备组装在一起。
