CAD常用命令、快捷键介绍

来源:番茄系统家园浏览:时间:2022-12-26 09:03:24

CAD常用命令和快捷键有哪些?在初次接触CAD的时候你是否知道画圆的时候可以按C?直线用L?旋转则是使用RO命令?下面笔者将介绍这些命令的用法,并以图例的方式展示给用户。具体情况查看下文。

CAD常用命令、快捷键介绍:

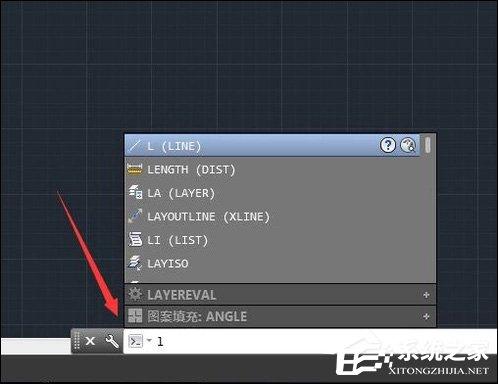

1、CAD常用命令之直线命令,其快捷键是L,在CAD的命令行内输入L。

CAD常用命令、快捷键介绍

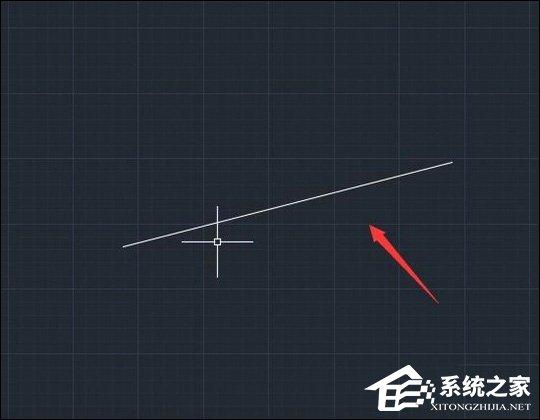

2、输入L命令按下回车键在绘图区里指定第一点,然后移动鼠标左键在制定下一点我们就可以绘制出直线了。

CAD常用命令、快捷键介绍

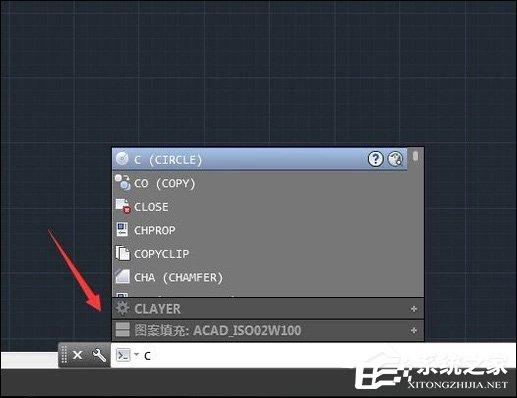

3、CAD常用命令之画圆命令,其快捷键是C,在CAD命令行内输入C。

CAD常用命令、快捷键介绍

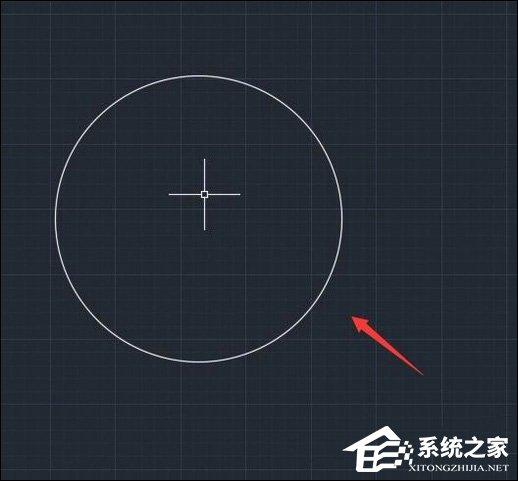

4、在命令行内输入C命令按下回车键,指定圆心然后拖动鼠标左键再指定半径我们就可以画出圆形了。

CAD常用命令、快捷键介绍

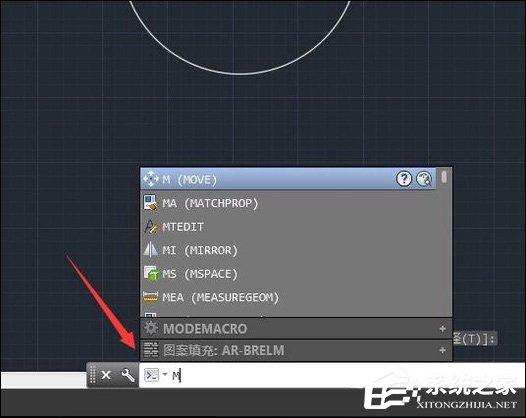

5、CAD常用命令之移动命令,其快捷键是M,在CAD命令行内输入M。

CAD常用命令、快捷键介绍

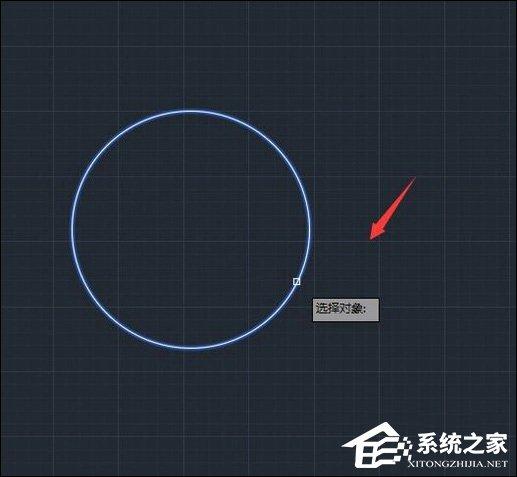

6、在命令行内输入M命令按下回车键,选择需要移动的对象然后按下回车键,指定基点我们就可以移动对象了。

CAD常用命令、快捷键介绍

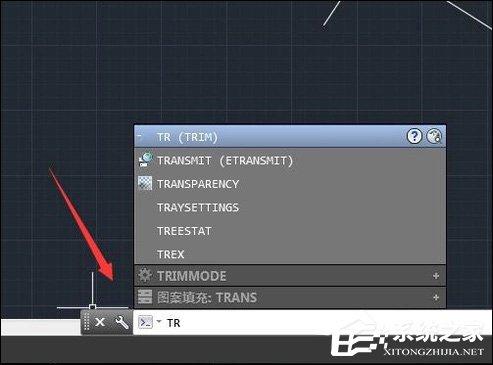

7、CAD常用命令之修剪命令,其快捷键是TR,在CAD命令行内输入TR。

CAD常用命令、快捷键介绍

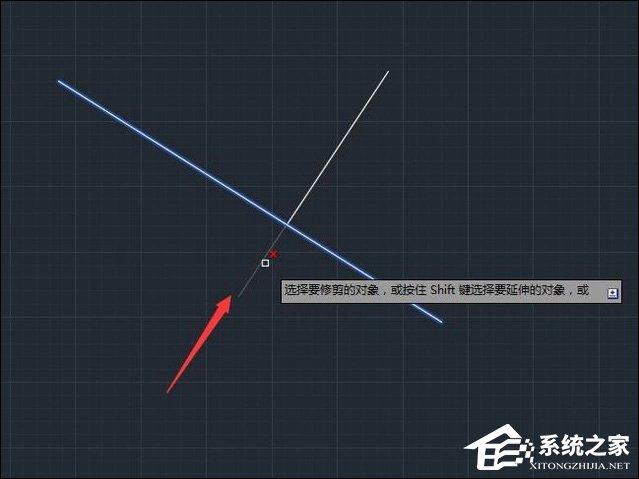

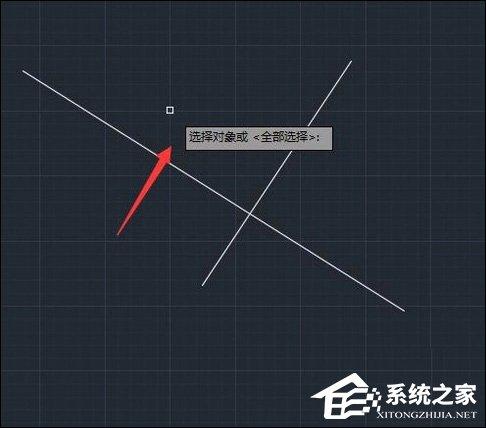

8、在命令行内输入TR命令按下回车键,选择需要修剪的图形。

CAD常用命令、快捷键介绍

9、选择需要修剪的图形之后再次按下回车键,就可以将不要的修剪掉了。

CAD常用命令、快捷键介绍

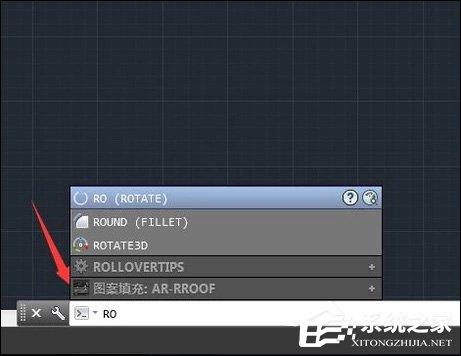

10、CAD常用命令之旋转命令,其快捷键是RO,在CAD命令行内输入RO。

CAD常用命令、快捷键介绍

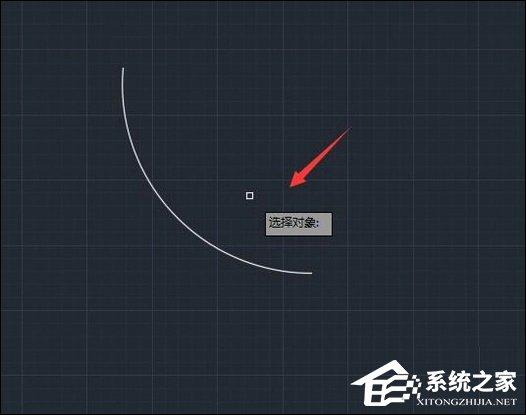

11、输入RO命令之后,我们按下回车键提示指定基点。

CAD常用命令、快捷键介绍

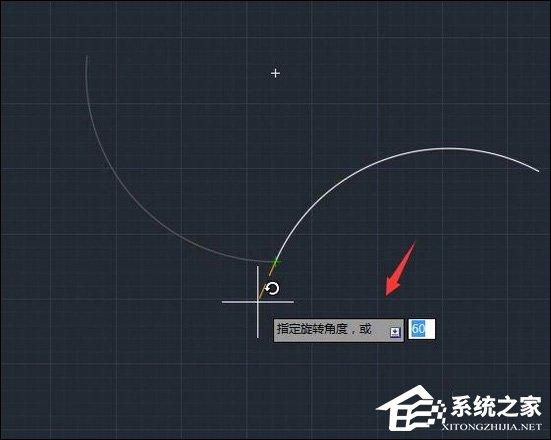

12、指定基点之后,按下回车键我们输入旋转的角度然后按下回车键就可以对选择的图形旋转了。

CAD常用命令、快捷键介绍

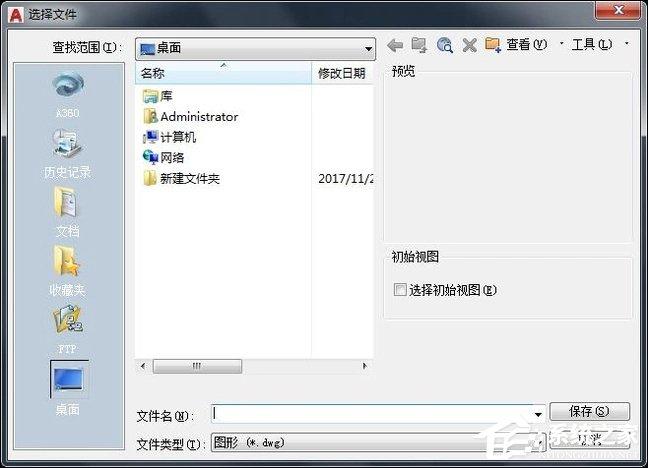

13、CAD常用命令之打开命令,其快捷键是Ctrl+O键,打开CAD之后按下回车键,弹出选择文件对话框,在该对话框内我们就可以选择CAD图形文件了。

CAD常用命令、快捷键介绍

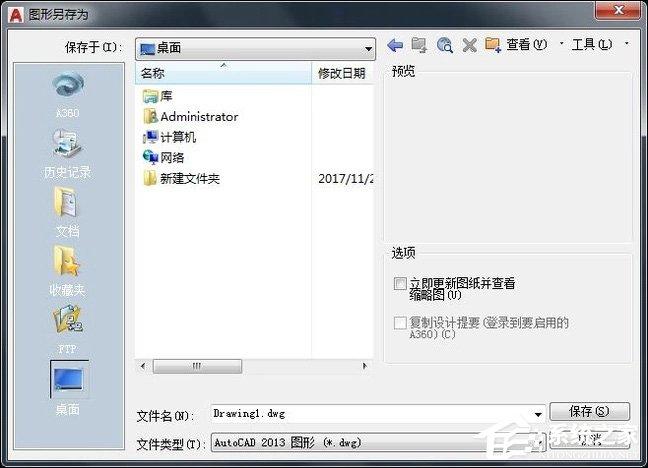

14、CAD常用命令之保存命令,其快捷键是Ctrl+S,绘制好图形以后我们按下Ctrl+S就会弹出保存对话框,我们就可以将我们绘制的图形保存起来了。

CAD常用命令、快捷键介绍

以上内容便是CAD常用命令和快捷键的介绍,一般有这些命令和快捷键已经足够应对CAD课程需求,实际上CAD的命令和快捷键绝非这一些,详情参考《CAD常用命令大全》。
