AutoCAD2020教程:极轴追踪功能相关介绍

来源:番茄系统家园浏览:时间:2022-05-02 18:26:59

相信熟悉AutoCAD的朋友都知道,在AutoCAD中有一个非常好用的极轴追踪功能,它可以在作图时沿某一角度进行追踪,并且追踪的角度是可以根据用户的需要进行设置的。下面,我们就一起往下看看AutoCAD2020极轴追踪功能的相关介绍吧!

极轴追踪功能相关介绍

一、什么是CAD的极轴追踪?

大部分图纸中的角度都是一些比较固定或有规律的角度,例如30、45、60等等,为了免去手动输入角度时的繁琐,CAD就添加一个极轴追踪的功能。

二、如何在CAD中设置极轴追踪的角度?

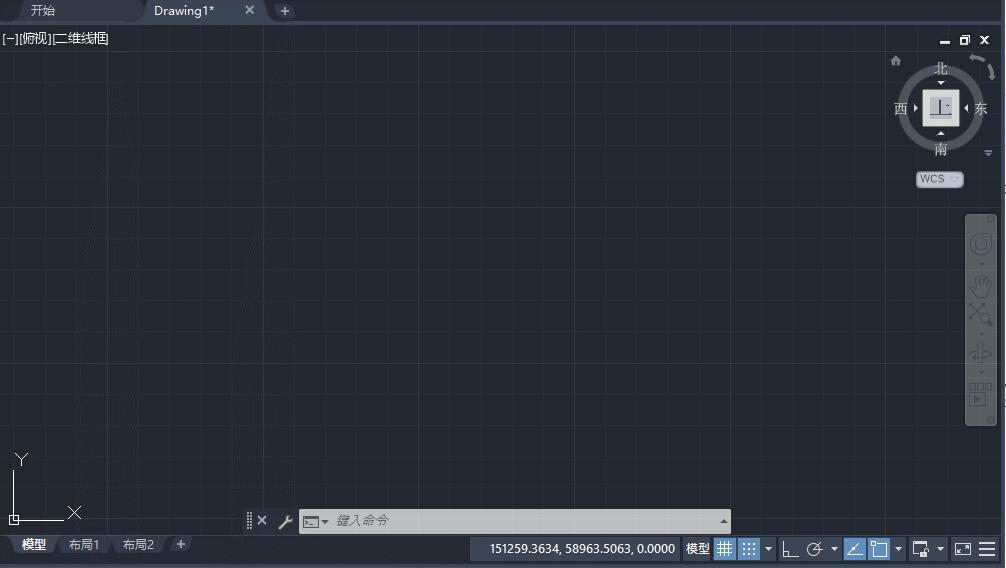

1、在CAD的右下的状态栏中,点击小三角按钮,单击上拉框中的“捕捉设置”,这时会弹出一个“草图设置”的弹窗;

AutoCAD2020教程:极轴追踪功能相关介绍

AutoCAD2020教程:极轴追踪功能相关介绍

2、在“草图设置”弹框中,点击“极轴追踪”选项卡,我们可以根据需要设置一个“增量角”(这里我们先设置45°为例,后面会用动图展示效果)然后再勾选上“启用极轴追踪”,最后再单击“确定”;

AutoCAD2020教程:极轴追踪功能相关介绍

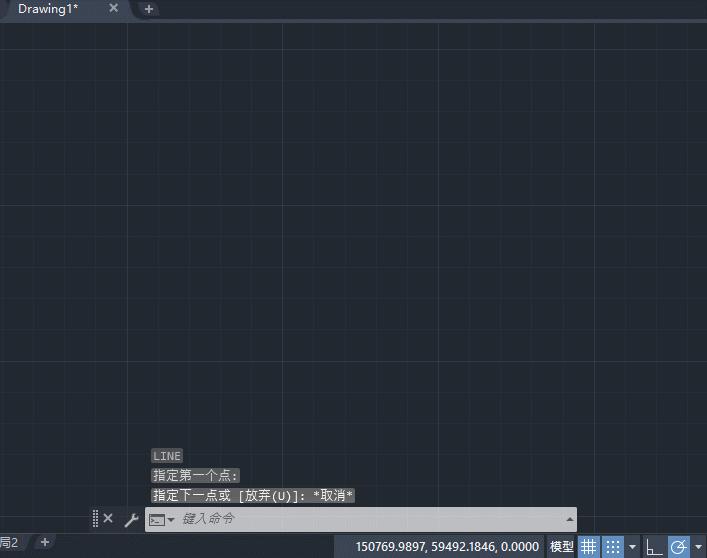

3、这时,我们回到绘图区域中,输入直线命令“L”,在任意处单击确定起始点,然后移动鼠标,可以看到:当我们的光标移动到靠近满足条件的角度时,CAD就会显示一条绿色的虚线,这就是极轴;

AutoCAD2020教程:极轴追踪功能相关介绍

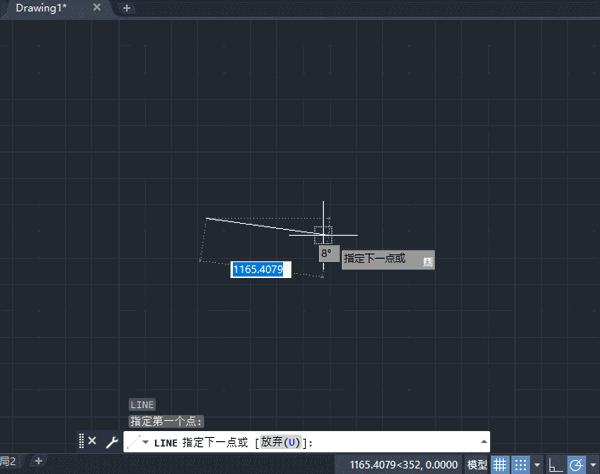

4、再次移动光标,发现每条绿色虚线,也就是极轴的角度是以45°的倍数增加的,因为我们之前我们设置的“增量角”就是45°。

AutoCAD2020教程:极轴追踪功能相关介绍

三、如何快速开启极轴追踪模式?

通常情况下,在设置好极轴的“增量角”之后(默认是90°)在绘图过程中,可以直接按“F10”开启或关闭极轴追踪功能。
