CAD怎么更改线型?AutoCAD2020更改线型的操作方法

来源:番茄系统家园浏览:时间:2022-05-02 12:09:34

使用AutoCAD绘图的时候,通常我们会为了区分不同的对象,而为它们设置不同的线型,以达到更好的表达说明效果,这样就能让人在看图纸的时候一眼明白绘图者的用意。那么,CAD怎么更改线型呢?下面,我们就一起往下看看AutoCAD2020更改线型的操作方法。

方法步骤

一、更改线型

从“特性面板”指定虚线和其他不连续的线型。首先需要加载线型,然后才可以指定它。

在“线型”下拉列表中,单击“其他”。

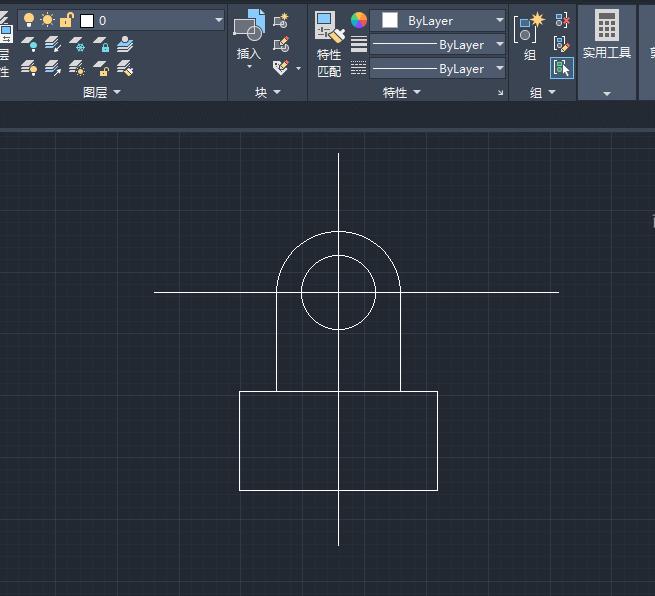

CAD怎么更改线型?AutoCAD2020更改线型的操作方法

此操作将显示“线型管理器”对话框。

执行以下步骤:

1、单击“加载”。选择要使用的一个或多个线型。请注意,虚线(不连续)线型具有多个预设大小;

2、单击“显示/隐藏详细信息”以显示其他设置;

3、为所有线型指定不同的“全局比例因子”- 值越大,划线和空格越长。单击“确定”;

4、加载了您计划使用的线型后,您可以选择任何对象,并从“特性面板”或“特性选项板”指定线型。

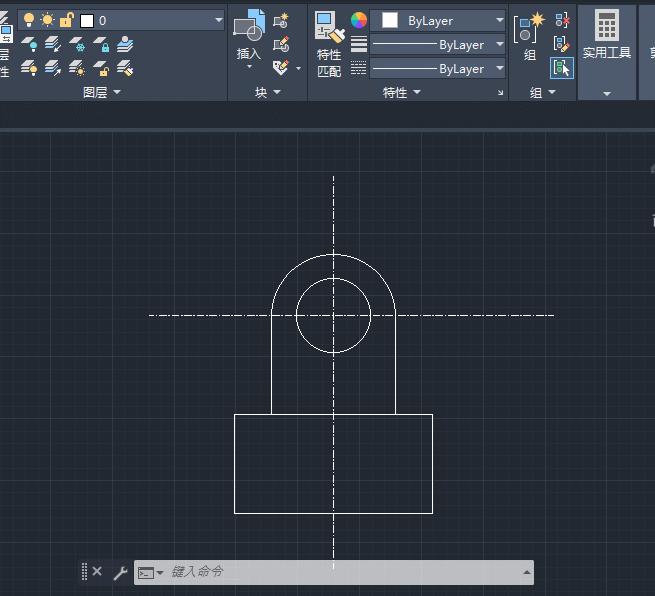

CAD怎么更改线型?AutoCAD2020更改线型的操作方法

二、更改线型全局比例因子

【线型比例因子】命令:LTSCALE(在命令窗口中输入LT)

LTSCALE是控制线型的全局比例因子,它将影响图样中所有非连续线型的外观。

“全局比例因子”- 值越大,划线和空格越长。

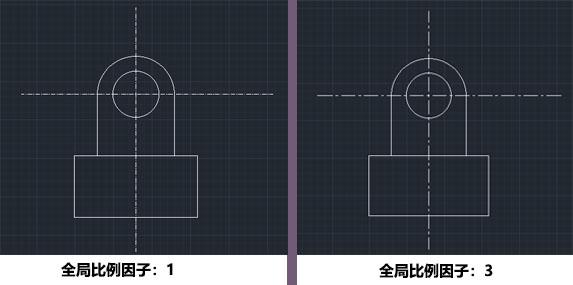

如下图显示了使用不同比例因子时点划线的外观。

CAD怎么更改线型?AutoCAD2020更改线型的操作方法

具体操作如下:

1、输入命令“LT”打开“线型管理器”;

2、选中当前图形中你正在使用线型;

3、【全局比例因子】文本框中输入新的比例值,就可以改变线型的外观。

CAD怎么更改线型?AutoCAD2020更改线型的操作方法
