GTX1070怎么样 Nvidia GTX1070显卡首发评测全过程

就在两周前我们首发了GTX1080的全面评测，不得不为老黄的帕斯卡黑科技所惊叹，大幅领先GTX980Ti之余，功耗还更低了，而作为帕斯卡家族第二位登场的次旗舰猛将，GTX1070也给我们相当大的惊喜，先放结论——全方位打败GTX980Ti。下面请看我们详细拆解和评测！

GTX1080面世之后，其实更多用户关心的是GTX1070的表现和售价，毕竟旗舰级定位的产品本就不是大众用户的选择，作为运行VR的最优惠方案GTX970的继任者，VR爱好者们早就迫不及待地在等待GTX1070的到来了。

●GTX1070相比GTX1080：流处理器减少、只有GDDR5显存

GTX1070规格（猜测）

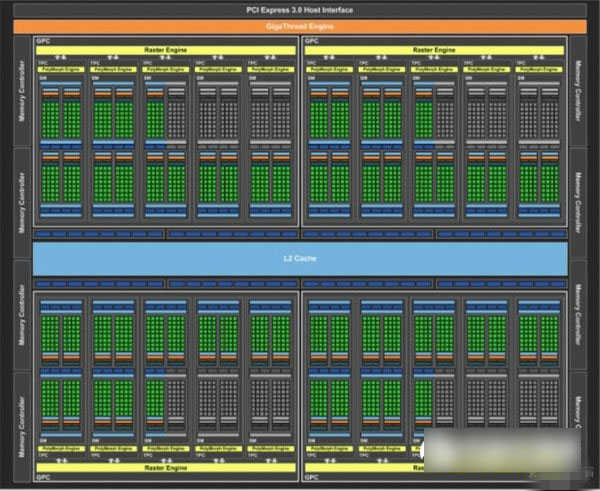

GTX1070的是由GTX1080屏蔽了1/4的CUDA而来，共1920个（GTX1080为2560个）。而单精度运算依然有6.5TFlops，比980Ti更高，因此理论上游戏性能比980Ti会强。供电方面与公版的GTX1080一致，只需单8PIN即可满足150W TDP了。ROPs数量为64，TMUs数为160，也是和GTX1080保持一致，相当良心。从规模上看，理论性能会是GTX1080的75%~80%之间，下面会实测验证。

●GTX1070显卡外观：除了名字，与GTX1080的散热器完全一样

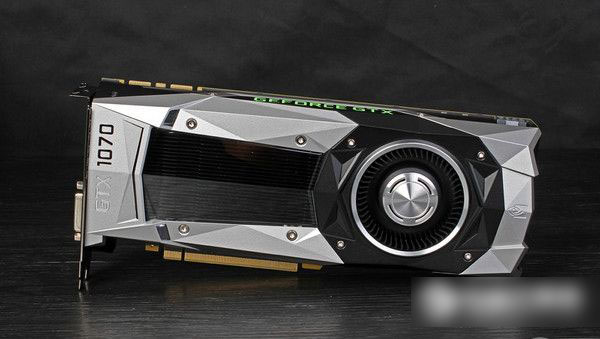

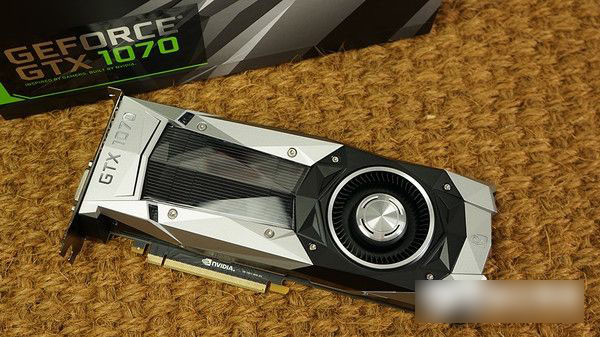

这次GTX1070公版散热器设计可谓够省，直接原封不动地用GTX1080的散热器，甚至连背板也是一样一样的，就名字改成了1070而已。因此如无意外的话，满载的温度会比GTX1080更低，噪音也能略低一点，因为GTX1070的TDP本身就更低。

GTX1070公版供电仅需要单8pin接口，显示输出为3×DP+1×HDMI+1×DVI，可以满足各种多屏输出，但从这一代开始，NVIDIA已经完全放弃了模拟信号输出，即使你接上DVI-VGA的转换插头，也是不能显示的。

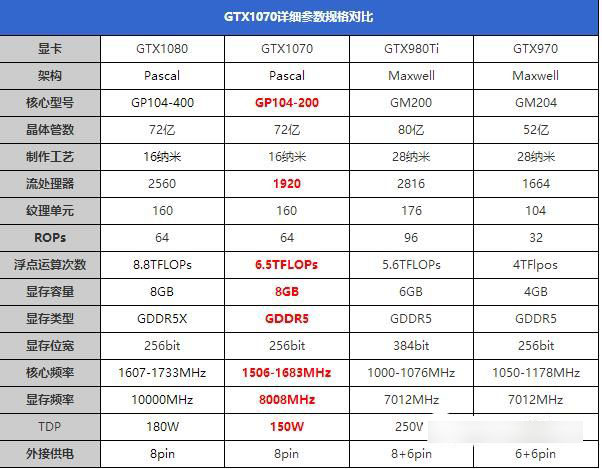

●GTX1070规格参数：浮点运算能力已秒杀980Ti

规格点评：这次稍有遗憾的地方就是没有用上GDDR5X显存，依然是老掉牙的GDDR5，但是已经翻一番提升为8GB，频率也提升到8008MHz，能更好地支持4K游戏以及将来的VR应用，而核心频率方面也是够激进的，对比GTX970直接扯了400+MHz，也是在吃16nm工艺制程的福利。流处理器CUDA数也是比970提升了不少，浮点运算甚至秒杀了GTX980Ti。在新技术方面，1070与1080保持一致，有兴趣的朋友直接调到最后看。

GTX1070 GPU-Z

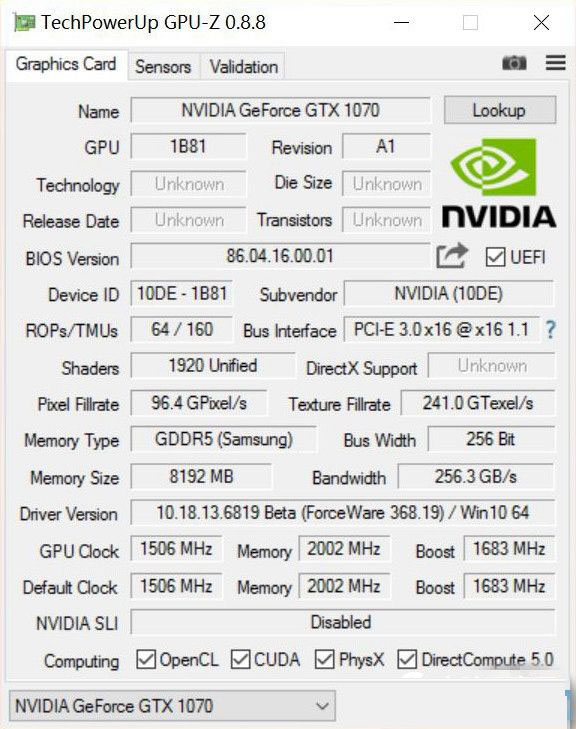

由于我们的评测实在是太快了，连最新版的GPU-Z都尚未拿到GTX1070的参数型号，所以有一些参数会显示Unknown哈。显存位宽与GTX970看齐，同为256bit，这点是没什么好说的啦。GTX1070的核心频率与GTX1080一样，提升幅度很大，直接飙到了1506~1683MHz，相比GTX970提升幅度达到43%，另外加上各种规格的提升，不需要跑分就知道提升是相当大的。此外我们也知道第一批GTX1080的非公版已经提升了200MHz以上的频率，相信1070也是相当有潜力的。

拆解：外观与GTX1080一样，核心面积小工艺更高

外观是和GTX1080一样了，但内部构造有何区别呢？待我一步一步拆给大家看。

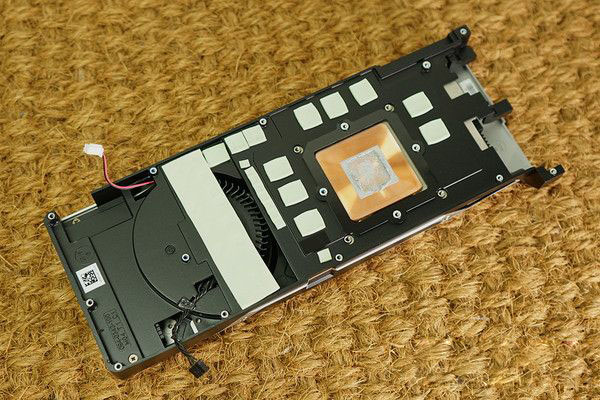

显卡的散热器正面与背板与GTX1080都是一样一样的，相比前代线条感更强，至于散热效果嘛...GTX1080满载是85℃，呵呵哒~

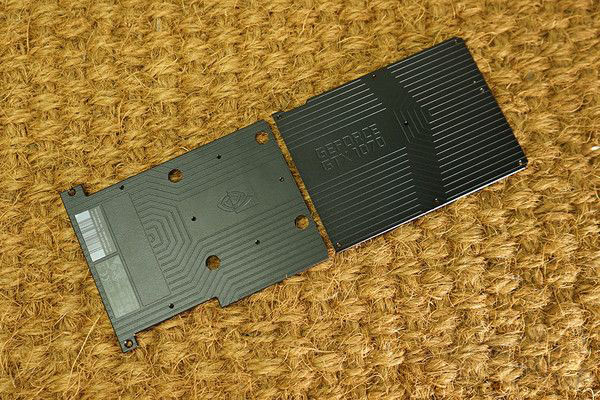

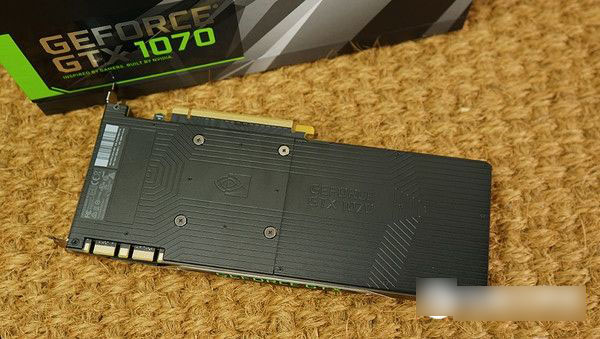

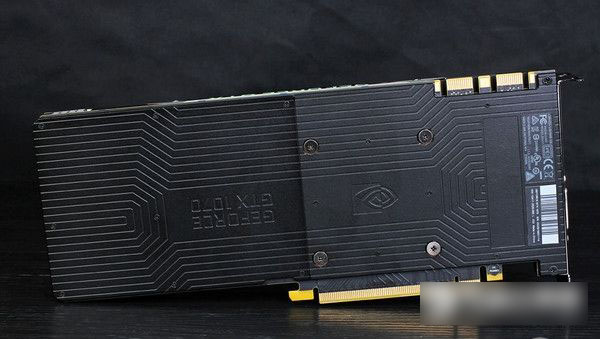

依然是两段式的背板，用来支撑厚重的散热器。

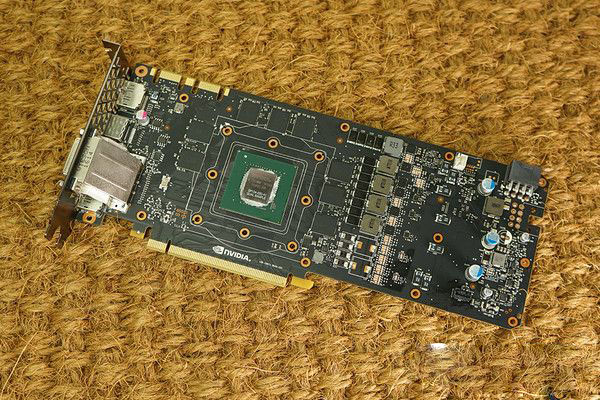

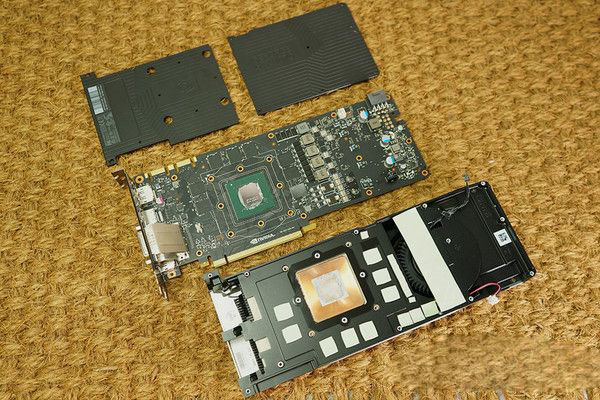

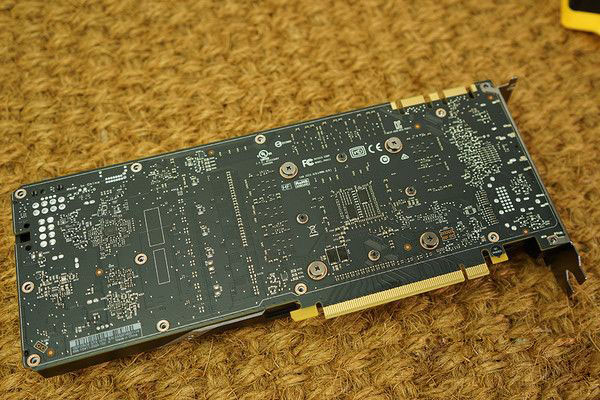

我们拿到的这张GTX1070是Founder Edition的版本，也是由NVIDIA亲自生产，显然是和GTX1080共用一块PCB设计的，大多数的元件都和GTX1080一样，只是少量地阉割了一些电容和电感。

GTX1070核心

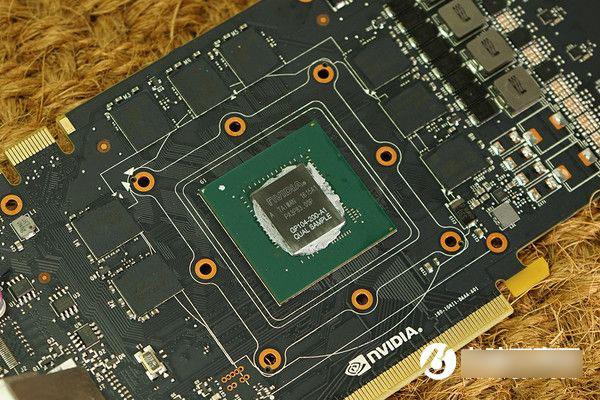

抹掉硅脂后可以看到GTX1070的帕斯卡核心，型号写着GP104-200-A1，而GTX1080则是GP104-400-A1。核心面积与GTX1080一样，也是属于小核心，得益于16nm制程，在大规模晶体管数下，频率依然能飙到1683MHz。

显存采用了三星的GDDR5显存，围绕着核心共计8颗，容量为8G，没有用上GDDR5X依然觉得有点可惜。

供电部分

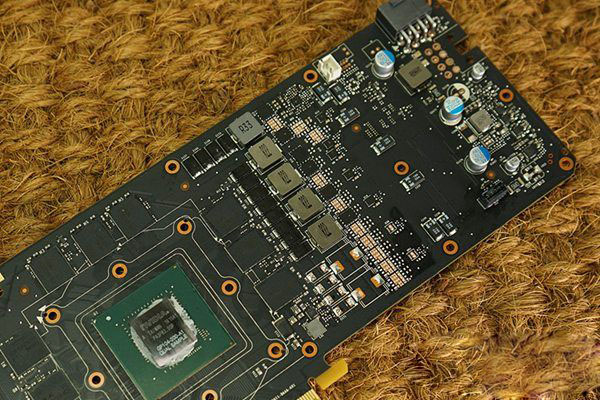

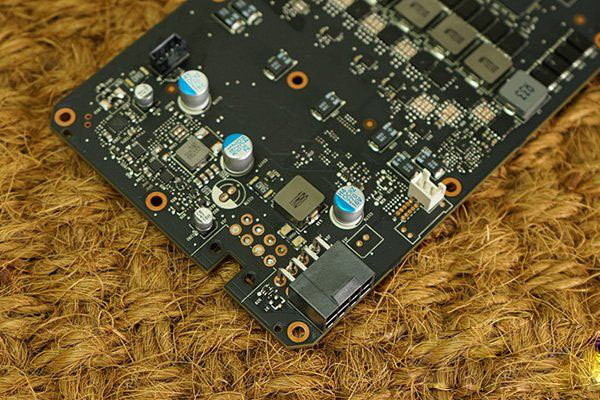

采用3+1相供电设计，3相核心供电，1相显存供电，还有1相供电做平衡，单8PIN外接供电。用料只能说中规中矩，可见假如是非公设计的话，能提升的空间还是很大的。

显示输出

至于接口方面，和GTX1080一样，配备了一个DVI、一个HDMI以及3个DP接口。

依然是黑色小涡轮风扇散热，压GTX1080是有点压力，但是功耗更低的GTX1070会如何呢？我们一起看看。
