SketchUp中建筑立面导出cad后显示断线怎么办?

来源:番茄系统家园浏览:时间:2022-03-07 15:45:54

用SketchUp做好模型后经常需要导入cad进行修改,尤其是做建筑立面的时候。但是直接导出的dwg文件基本上都是断线,修改起来非常不方便。那么如何处理这种情况呢?

软件名称:
Sketchup Pro2014 for Mac v14.0.4899英文特别版 苹果电脑版
软件大小:
124.4MB
更新时间:
2014-08-01

一、导出dwg文件

1、打开做好的SketchUp模型

SketchUp中建筑立面导出cad后显示断线怎么办?

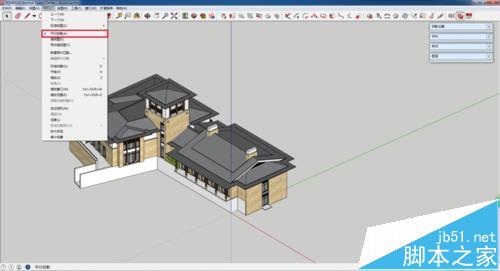

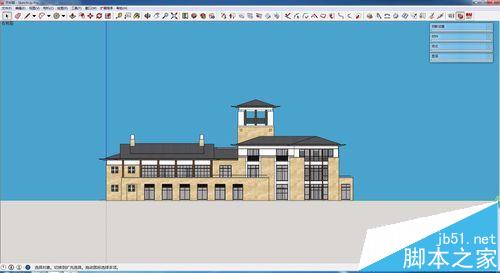

2、将视图调整为平行投影,并选好要导出的立面角度

SketchUp中建筑立面导出cad后显示断线怎么办?

SketchUp中建筑立面导出cad后显示断线怎么办?

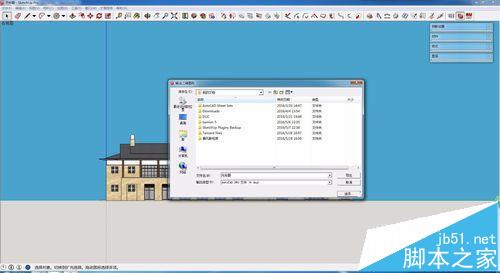

3、在工具栏依次选择“文件-导出-导出2D模型”,并选择dwg格式。

SketchUp中建筑立面导出cad后显示断线怎么办?

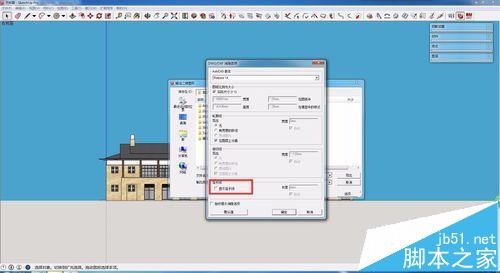

4、调整导出样式,“显示延长线”这一条一定不要勾选

SketchUp中建筑立面导出cad后显示断线怎么办?

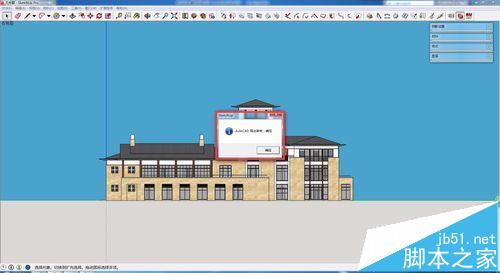

5、dwg格式导出成功。

SketchUp中建筑立面导出cad后显示断线怎么办?

二、调整dwg文件

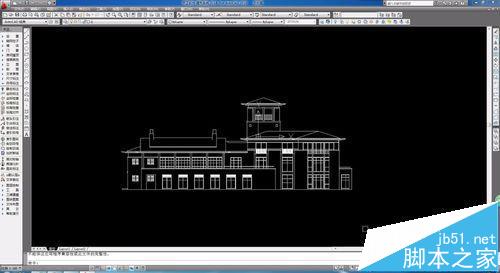

1、用天正将刚刚导出的dwg文件打开

SketchUp中建筑立面导出cad后显示断线怎么办?

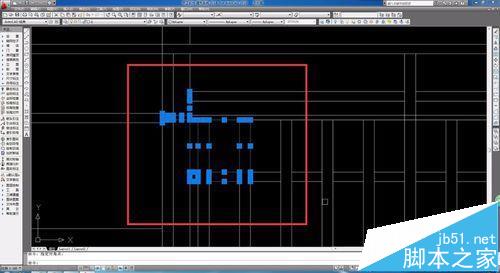

2、放大局部可以看见,导出来的全部都是断线,每个线段交点都是断开的。

SketchUp中建筑立面导出cad后显示断线怎么办?

3、全选dwg文件,并输入快捷键“XCCX”即“消除重线”,下方动态线示栏会显示线段由多少条变为多少条。

SketchUp中建筑立面导出cad后显示断线怎么办?

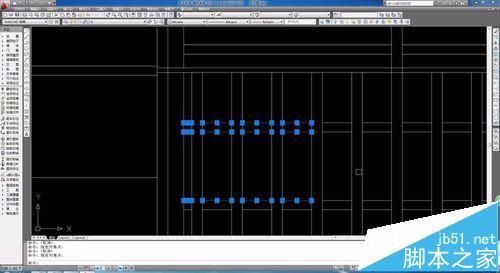

4、放大局部可以发现,之前的断线都已经连接好了。有一些个别情况需要自己另行处理,但90%以上都是完好的线段。

SketchUp中建筑立面导出cad后显示断线怎么办?

SketchUp中建筑立面导出cad后显示断线怎么办?
