sketchup怎么绘制山体模型?

来源:番茄系统家园浏览:时间:2022-10-31 16:41:43

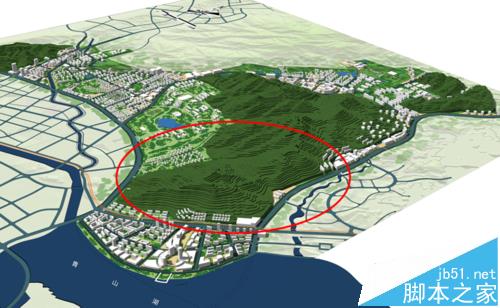

Su画山体,有多种方法,主要分为曲面,台阶和网格三种山体

软件名称:
草图大师2016(sketchup pro 2016特别版) 32位 中文安装特别版
软件大小:
118MB
更新时间:
2016-01-22

一、曲面山体

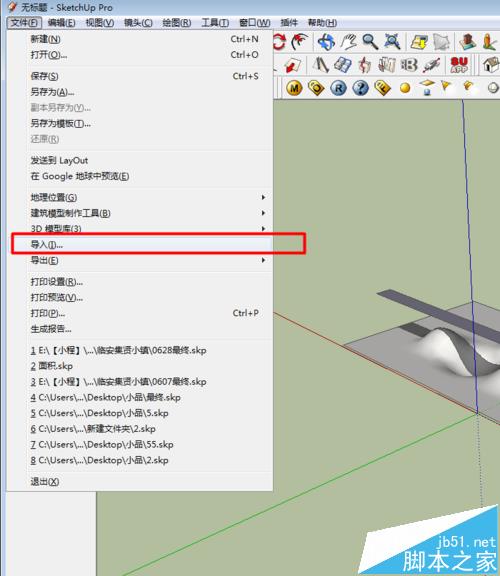

1、一般这种山体都是有CAD等高线的,先将CAD导入su

sketchup怎么绘制山体模型?

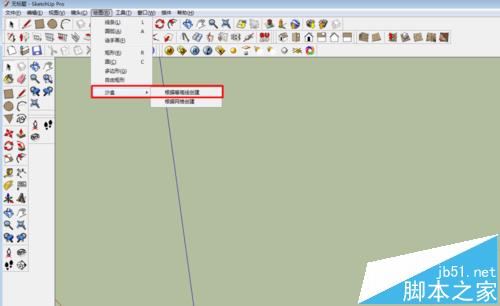

2、再使用绘图--沙盒--根据等高线创建

sketchup怎么绘制山体模型?

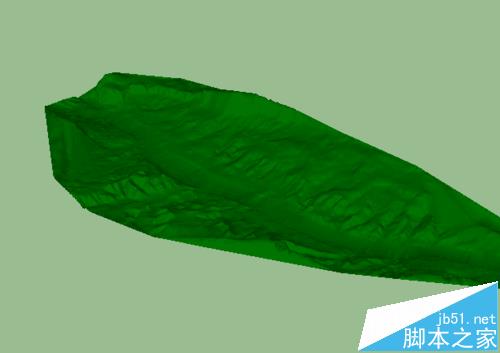

3、最终效果如下,如果是台阶山体或者网格山体,也想生成曲面山体,同样使用绘图--沙盒--根据等高线创建,但是注意台阶山体或者网格山体是分解的

sketchup怎么绘制山体模型?

二、台阶山体

1、一般这种山体必须有CAD等高线的,先将CAD导入su

sketchup怎么绘制山体模型?

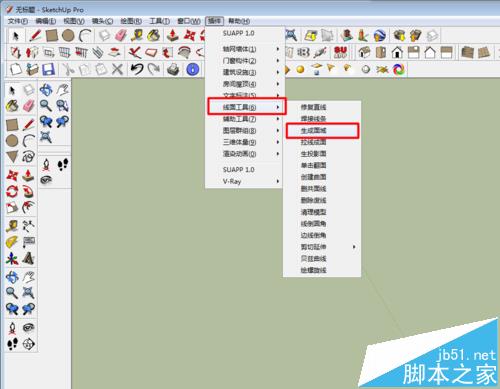

2、再使用插件生成面域

sketchup怎么绘制山体模型?

3、然后使用推拉命令,注意最好从山顶向下推,这是经验之谈

sketchup怎么绘制山体模型?

4、效果如下

sketchup怎么绘制山体模型?

三、网格山体

1、一般此种方法,自己随手拉山体,但是如果想稍微切合实际,可以在平面图片上自建,根据图片上的山体形式,大致拉伸山体

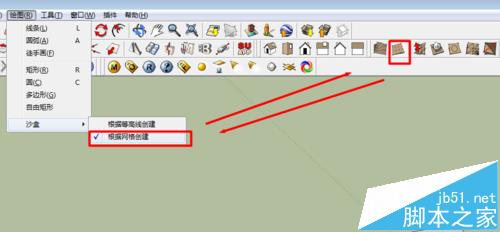

2、使用绘图--沙盒--根据网格创建网格,间距自己设置,一般0.5,1,5设置,或者根据建筑层高3米来设置

sketchup怎么绘制山体模型?

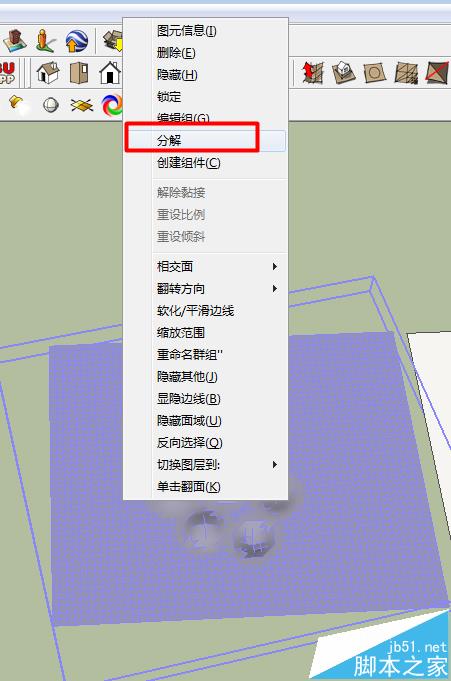

3、炸开网格,或者双击网格进入内部

sketchup怎么绘制山体模型?

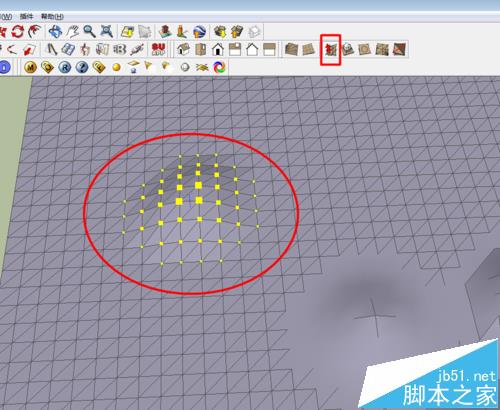

4、选择网格某处,使用沙盒--曲面拉伸工具,拉高或者降低

sketchup怎么绘制山体模型?

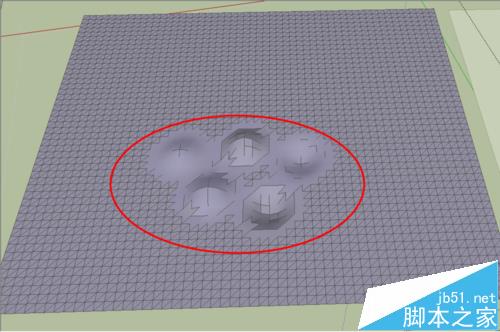

5、效果如下

sketchup怎么绘制山体模型?
