融合网络“千兆通”网吧光纤交换机方案集锦

　　网吧行业发展至今，经历过无数次的跨越，无论是最初的小猫时代还是现在的光纤接入，每次的成功“转型”无不是借由新技术、新方案出现所带来的推动力的影响。

　　网吧光纤方案的出现，无疑将为整个网吧行业带来一缕春风，对比当下还在利用双绞线作为主干传输介质的网络交换方案，光纤方案无疑会当仁不让的将其抛于身后。

　　相信在网吧光纤方案的助力下，整个网吧行业都能够得到更加稳定、高效、快速的成长！

　　光纤，一般都是由石英（SiO2）经过特殊工艺拉制而成，它不再是用电子信号来传输数据，而是使用光脉部来传输信号。正是这种特殊的材质，使它拥有电缆无法比拟的优点：

　　带宽高，传输容量大。因为在光纤传输系统中，载波是光，光的频率比较高，所以其带宽高，传输容量大。

　　抗电磁干扰强。由于光纤中传输的是光束，对电磁干扰抵抗力超强。即使暴露在220V甚至380V强电磁干扰之下，也不受什么影响。

　　信号损耗低。在现阶段应用的光纤，其传输信号损耗为0.2dB/km，快要接近于光纤传输的理论极限了。

　　传输距离长。光纤的传输距离可以轻松达到550米以上，而铜电缆存在距离上的要求。我们都知道完全符合超5或6类标准的线缆，100M理论传输150米，千M理论传输100米。

　　我们只要解决服务器到交换机，以及主交换机到接入交换机这部分主干线路的传输介质，网络速度与流畅度就可以得到一定的提高！

　　很多人依然在讨论缓存怎么设置，服务器怎么配置，软件XX品牌最好，却忽视了最重要的一个影响性能的地方，那就是你的局域网！网吧，尤其是无盘网吧，局域网光纤方案是很有必要的，以下几点理由是最能说服一切！

　　随着磁盘性能的增强，眼下服务器性能的瓶颈绝不来自于磁盘阵列。SAS，ES不用说，SSD未来也唱主流，内存又是白菜价，CPU逐渐由4核变为8核。。。你们认为服务器瓶颈在哪？

　　随着无盘或有盘技术的提高，软件系统逐渐依赖于缓存，而不再仅依赖于阵列性能，那么瓶颈就不在于服务器其他部分的配置，而是在于局域网络。

　　不仅仅是外网，随着客户机配置的增高，客户应用面的广泛，以及大量本地数据读写，P2P，甚至内网DoS。。。。还不能说明影响网吧性能的瓶颈吗？

　　一、150台左右规模网吧方案

150台左右规模网吧方案

　　1、网络中心使用RHS4616GMS全千兆管理型光纤交换机，它提供8个千兆SFP光纤端口，8个独立的10/100/1000Base-T端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。并且支持ARP安全功能、端口VLAN与802.1Q VLAN，支持端口镜像、端口汇聚、QOS等功能，以适用不同的网络应用需求。

　　2、中心交换机的8个SFP光纤端口，可以支持2台无盘服务器及6台接入交换机，可以适应120台到150台左右规模网络使用。8个独立电口，可以接路由器，收费机以及其它服务器等。

　　3、接入层交换机选用RHS4226GS全千兆智能监控型交换机，它们提供24个10/100/1000Base-T端口，2个千兆SFP复用端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。

　　4、RHS4226GS支持端口/ IP/ MAC一键绑定功能，在PC接入层端口即对各类ARP病毒实行防御，可有效的缓解中心交换机及网关路由器的ARP处理压力。

　　5、RHS4226GS还支持端口汇聚功能，在流量大的主干线路或服务器采用端口汇聚功能，可成倍的增加网络带宽，以保证各类数据的畅通。而且双线路相当于一道双保险，在很大程度上减少了单线路时将会出现的故障机率。

　　6、RHS4000系列交换机全面支持融合管理系统，详细功能介绍参照相关资料。

　　二、200台—300台左右规模网吧方案

200台—300台左右规模网吧方案

　　1、网络中心使用RHS4624GMS全千兆管理型光纤交换机，它提供16个千兆SFP光纤端口，8个独立的10/100/1000Base-T端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。并且支持ARP安全功能、端口VLAN与802.1Q VLAN，支持端口镜像、端口汇聚、QOS等功能，以适用不同的网络应用需求。

　　2、中心交换机的16个SFP光纤端口，可以支持4台无盘服务器以及12台接入交换机，可以适应200台到300台左右规模网络使用。8个独立电口，可以接路由器，收费机以及其它服务器。

　　3、接入层交换机选用RHS4226GS全千兆智能监控型交换机，它们提供24个10/100/1000Base-T端口，2个千兆SFP复用端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。

　　4、RHS4226GS支持端口/ IP/ MAC一键绑定功能，在PC接入层端口即对各类ARP病毒实行防御，可有效的缓解中心交换机及网关路由器的ARP处理压力。

　　5、RHS4226GS还支持端口汇聚功能，在流量大的主干线路或服务器采用端口汇聚功能，可成倍的增加网络带宽，以保证各类数据的畅通。而且双线路相当于一道双保险，在很大程度上减少了单线路时将会出现的故障机率。

　　6、RHS4000系列交换机全面支持融合管理系统，详细功能介绍参照相关资料。

　　三、300台—500台左右规模网吧方案

300台—500台左右规模网吧方案

　　1、网络中心使用二台RHS4624GMS全千兆管理型光纤交换机进行万兆级联，可扩展提供32个千兆SFP光纤接口，16个独立千兆电口，利用其中8个千兆电口进行万兆聚合级联，充分解决交换机之间的通讯带宽。并且支持ARP病毒防御、端口VLAN与802.1Q VLAN，支持端口镜像、端口汇聚、QOS等功能，以适用不同的网络应用需求。

　　2、中心交换机的32个SFP光纤端口，可以支持8台无盘服务器以及24台接入交换机，可以适应300台到500台左右规模网络使用。另8个独立电口，可以接路由器，收费机以及其它服务器。

　　3、该方案充分考虑到网吧的资金投入，在500台以下的规模网吧，比传统的核心层—汇聚层—接入层三层架构方式的方案要节省很多投入，同时性能却更加优化。

　　4、接入层交换机选用RHS4226GS全千兆智能监控型交换机，它们提供24个10/100/1000Base-T端口，2个千兆SFP复用端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。

　　5、RHS4226GS支持端口/ IP/ MAC一键绑定功能，在PC接入层端口即对各类ARP病毒实行防御，可有效的缓解中心交换机及网关路由器的ARP处理压力。

　　6、RHS4226GS还支持端口汇聚功能，在流量大的主干线路或服务器采用端口汇聚功能，可成倍的增加网络带宽，以保证各类数据的畅通。而且双线路相当于一道双保险，在很大程度上减少了单线路时将会出现的故障机率。

　　7、RHS4000系列交换机全面支持融合管理系统，详细功能介绍参照相关资料。

　　四、500台以上规模网吧光纤方案

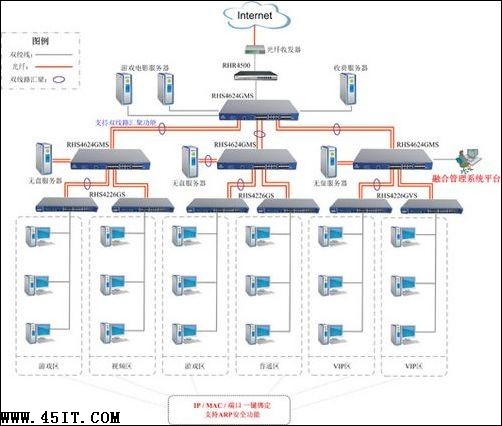

500台以上规模网吧光纤方案

　　1、网络中心使用RHS4624GMS全千兆高级管理型光纤交换机，它提供16个千兆SFP光纤端口，8个独立的10/100/1000Base-T端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。并且支持ARP安全功能、端口VLAN与802.1Q VLAN，支持端口镜像、端口汇聚、QOS等功能，以适用不同的网络应用需求。

　　2、汇聚层网络基于网吧中的各个功能区进行划分，各个功能区采用RHS4624GMS全千兆高级管理型光纤交换机，它提供16个千兆SFP光纤接口，8个10/100/1000Base-T端口，支持VLAN划分及端口聚合。同时由于各个功能区拥有自己的专用无盘服务器，RHS4624GMS可以为这些专用服务器提供高速的千兆接入，例如在游戏娱乐区的游戏专用服务器、休闲娱乐区的专用服务器等，无盘网络建议将无盘服务器架设在汇聚层交换机上。

　　3、该方案主干线路采用双线路端口汇聚方案，利用TRUNK技术的双线路连接，增加成倍带宽，解决单线路故障恢复备份，以满足高品质网吧的需求。

　　4、接入层交换机选用RHS4226GS全千兆智能监控型交换机，它们提供24个10/100/1000Base-T端口，2个千兆SFP复用端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。

　　5、RHS4226GS支持端口/ IP/ MAC一键绑定功能，在PC接入层端口即对各类ARP病毒实行防御，可有效的缓解中心交换机及网关路由器的ARP处理压力。

　　6、RHS4226GS还支持端口汇聚功能，在流量大的主干线路或服务器采用端口汇聚功能，可成倍的增加网络带宽，以保证各类数据的畅通。而且双线路相当于一道双保险，在很大程度上减少了单线路时将会出现的故障机率。
